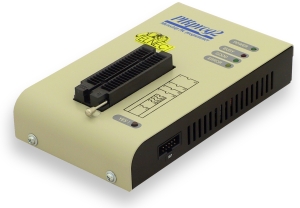

PIKprog2

Dostupnosť na sklade: 21

Rýchly programátor mikroprocesorov Microchip^TM PICmicro^® s možmosťou ISP.

Microchip^TM je obchodná značka a PICmicro^® je registrovaná obchodná značka firmy Microchip^TM Technology Incorporated, U.S.A.

• 7813 podporovaných obvodov vo verzii 2.51 ovládacieho programu (14. Aug. 2008)
• malý, výkonný a extrémne rýchly servisný programátor mikroprocesorov rodiny Microchip^TM PICmicro^®
• konektor pre in-circuit sériové programovanie (ISP)
• rýchle programovanie sériových EEPROM s rozhraním IIC, Microwire a SPI
• všetky PICmicro^® v DIL púzdrach do 40 pinov programuje bez prídavných modulov
• pripojiteľnosť k PC: USB port
• USB 2.0 full speed a USB 1.1 kompatibilný
• rozšíriteľný o vlastnosti programátora SmartProg2.
• komfortný ovládací program, Windows (95/98/Me/NT/2000/XP) kompatibilný
• nové verzie SW voľne dostupné cez Internet
• certifikovaný CE skúšobňou a spĺňa požiadavky CE
• malé rozmery
• napájací zdroj a prepojovací kábel v základnej zostave

Voliteľné prislušenstvo:

• konvertory púzdier
• Diagnostický POD pre ISP konektor
• upgrade kit Xprog2 to SmartProg2

Vlastnosti

VŠEOBECNÉ

• PIKprog2 predstavuje novú generáciu špecializovaných programátorov ELNEC, riadených pomocou Windows 95/98/Me/NT/2000/XP software. Programátor bol vyvinutý tak, aby spĺňal všetky požiadavky firmy MicrochipTM pre profesionálne programátory.
• PIKprog2 je malý, výkonný a extrémne rýchly servisný programátor všetkých jednočipových mikroprocesorov rady MicrochipTM PICmicro® (do 40-pinov DIL), určený pre stacionárne aj mobilné použitie. PIKprog+ programuje aj sériové EEPROM s rozhraním IIC, Microwire a SPI. Programátor je vybavený konektorom pre in-circuit sériové programovanie (ISP), čo ďalej zvyšuje jeho úžitkovú hodnotu. Programátor PIKprog+ je určený všetkým, ktorí pracujú s procesormi rodiny MicrochipTM PIC a univerzálny programátor im nevyhovuje z hľadiska ceny, alebo z hľadiska mobilnosti a rozmeru.
• Programátor predstavuje vynikajúco technicky spracovaný výrobok, zabezpečujúci spoľahlivé a rýchle programovanie a to za veľmi konkurencieschopnú cenu. Vo svojej triede poskytuje iste jeden z najlepších pomerov cena/výkon.
• Programátor programuje obvody maximálne rýchlo z dôvodu použitia výkonného hardware na báze FPGA a podpory high-speed USB portu. Programátor je vo svojej kategórii oveľa rýchlejší, ako väčšina konkurenčných programátorov.
• PIKprog2 je pripojiteľný ku všetkým IBM PC kompatibilným počítačom. Pripojiteľný je k PC Pentium kompatibilným a vyšším typom, od PC desktop po palmtop cez USB port.
• PIKprog2 je jednoducho rozšíriteľný o vlastnosti programátora SmartProg2 použitím modulu "Upgrade kit Xprog2 to SmartProg2" (ord.no. 60-0048).

Na začiatok

HARDWARE

• 40 výkonných TTL pindriverov poskytuje H/L/pull_up/pull_down a možnosť čítania pre každý pin pätice. Použité pokročilé kvalitné a vysokorýchlostné obvody poskytujú kvalitné signály bez prekmitov na programovanie všetkých podporovaných obvodov. Pindriver poskytuje napájacie napätie dostatočne nízke na programovanie všetkých dnešných (1.8V) aj budúcich low-voltage obvodov.
• Programovaný obvod je chránený pred poškodením chybou obsluhy výkonnými ochrannými opatreniami: kontrola správneho zasunutia obvodu do pätice, kontrola správneho kontaktu vývodov a samozrejme kontrola elektronickej identifikácie obvodu.
• Verifikácia naprogramovaných hodnôt je vykonávaná pri marginálnych hodnotách napájacieho napätia, čo zvyšuje výťažnosť programovacieho procesu a dlhodobú stálosť naprogramovaných údajov.
• Na programovanie obvodov v iných ako DIL púzdrach je k dispozícii široký sortiment konvertorov z DIL na PLCC, SOIC, SSOP, TSSOP, TQFP a iné puzdra.

Na začiatok

SOFTWARE

• K dispozícii je ovládací program s prehľadným ovládaním a výkonnými funkciami, podporený bohatou nápovedou. Voľba programovaného obvodu je podľa výrobcov, podľa tried obvodov alebo zadaním fragmentu označenia, uvedeného na obvode.
• Štandardné príkazy pre manipuláciu s obvodmi (čítanie, kontrola vymazania, programovanie, verifikácia, výmaz obvodu) sú posilnené o testovacie funkcie (test správneho vloženia obvodu do pätice, kontrola elektronickej identifikácie obvodu)
a a špeciálne funkcie (autoinkrementácia).
• Ovládací program podporuje všetky známe formáty súborov. Čítacia funkcia automaticky rozpoznáva formát načítavaného súboru a urobí potrebnú konverziu dát.
• Funkcia autoinkrementácie zabezpečí modifikáciu sériového čísla v buffri vždy pred vložením nového obvodu. Autoinkrementačná funkcia umožňuje čítať sériové čísla, resp. individuálnu identifikáciu programovaného obvodu aj zo súboru.
• Software taktiež poskytuje množstvo informácií o programovanom obvode, okrem iných napr. aj obrázky všetkých dostupných púzdier a popis spôsobu označovania každého nami podporovaného obvodu (prefixy a sufixy).
• Software poskytuje ucelené informácie pre ISP programovanie: popis jednotlivých pinov ISP konektora, doporučený spôsob pripojenia do cieľového zariadenia s in-circuit programovaným obvodom a ďalšie nevyhnutné informácie.

Na začiatok

STAROSTLIVOSŤ O ZÁKAZNÍKOV

• Devízou technického riešenia programátora T51prog2 je fakt, že podpora na nové obvody sa deje výlučne programovo a teda pri pružnosti firmy ELNEC takmer okamžite. Viac informácií o službe: AlgOR (Algorithm On Request). Najnovšia verzia programového vybavenia je bezplatne k dispozícii na našej WEB stránke v časti na stiahnutie. Služby Keep-Current a AlgOR sú ďalším krokom k spokojnosti našich zákazníkov.
  • V rámci služby Keep-Current je zasielaná zákazníkom najnovšia verzia ovládacieho programu a doplnky k návodu na obsluhu a použitie (Keep-Current balíček). Služba Keep-Current zaručuje jednoducho a bez zmätkov aktuálne najvyššiu kvalitu programovania na programátoroch ELNEC.
  • Služba AlgOR (Algorithm On Request - algoritmy na požiadanie) dáva užívateľovi programátora nástroj ako vo svoj prospech ovplyvniť počet a sortiment programovateľných obvodov, podporovaných programátorom BeeProg+ a taktiež možnosť podieľať sa na koncepcii a vlastnostiach ovládacieho programu.

Na začiatok

Špecifikácia

HARDWARE

Programátor

• dva D/A prevodníky pre VCCP a VPP, s riadenou strmosťou nábežnej a zostupnej hrany
• rozsah VCCP 2V..7V/350mA
• rozsah VPP 2V..25V/200mA
• rozhranie USB 2.0/1.1 kompatibilné
• autokalibrácia
• schopnosť selftestu

ZIF socket, pindriver

• 40-pinový DIL ZIF (Zero Insertion Force) sokel pre obvody do 40 pinov so šírkou púzdra 300/600 mil
• pindrivery: 40 TTL, špecializovaný GND/VCC/VPP pindriver pre obvody PICmicro^®
• TTL driver založený na FPGA poskytujúce H, L, CLK, pull-up, pull-down na všetkých pinoch pindrivera, úroveň H nastaviteľná od 1.8 V do 5V
• test vodivosti: všetky piny sú testované vždy pred každou programovacou procedúrou

ISP konektor

• 10-pinový konektor s ochranou proti prepólovaniu
• 6 TTL pindrivery, poskytujúce H, L, CLK, pull-up, pull-down; úroveň H nastaviteľná v rozmedzí 1.8V až 5V k práci so všetkými (aj nízkonapäťovými) zariadeniami.
• 1x VCCP napájanie (rozsah 2V..7V/100mA) (*1) a 1x VPP napájanie (rozsah 2V..25V/50mA)
• programovacie napätie (VCCP) so schopnosťou korigovať napájacie napätie cieľového obvodu smerom hore aj dole a detekciou napätia

• (*1) - programátor nie je určený k napájaniu cieľovej aplikácie pomocou VCCP pinu. V prípade takejto požiadavky, použite prosím programátor BeeProg+

Na začiatok

PROGRAMOVANÉ OBVODY

Programátor, v ZIF pätici

• mikroprocesory Microchip^TM PICmicro^®: PIC10xxx, PIC12xxx, PIC14xxx, PIC16xxx, PIC17xxx, PIC18xxx, dsPIC , 8-40 pinov (*1)
• sériové E(E)PROM: rodiny 17Cxxx, 24Cxxx, 24Fxxx, 25Cxxx, 59Cxxx, 85xxx, 93Cxxx

Programátor, cez ISP konektor

• mikroprocesory Microchip PICmicro: rodiny PIC10xxx, PIC12xxx, PIC16xxx, PIC17xxx, PIC18xxx, dsPIC

• (*1) - zodpovedajúce konvertory sú použiteľné pre púzdra iné ako DIL a obvody viac ako 40 pinov.
• aktuálny zoznam všetkých podporovaných obvodov

Rýchlosť programovania

Na začiatok

SOFTWARE

• Algoritmy: použité sú výhradne výrobcom obvodov schválené, alebo odporúčané algoritmy. Doplnenie špeciálneho algoritmu podľa požiadaviek za príplatok.

• Nové verzie SW: nové verzie programového vybavenia sú k dispozícii približne každé 4 týždne, bezplatne. OnDemand verziu programu poskytujeme pre doplnenie podpory aktuálnych obvodov a opravu chýb. Môže byť aktualizovaná denne.
• Základné vlastnosti: história revízií, protokol práce, on-line nápoveda, informácie o obvodoch a algoritmoch.

Operácie s obvodom

• štandardné:
  • inteligentný výber obvodu podľa typu, výrobcu alebo časti mena obvodu
  • kontrola vymazania, čítanie, verifikácia
  • programovanie
  • výmaz
  • programovanie konfiguračých a zabezpečovacích bitov
  • illegal bit test
  • kontrolná suma
• zabezoečovacie
  • kontrola správneho vloženia, spätná kontrola vloženia
  • kontrola kontaktu ZIF-obvod
  • kontrola identifikačných (ID) byte obvodu
• špeciálne
  • automatická inkrementácia sériového čísla
  • štatistika
  • count-down mód

Operácie s buffrom

• view/edit, find/replace
• fill, copy, move, byte swap, word/dword split
• checksum (byte, word)
• print

File load/save

• programátor je riadený počítačom, preto nie je potrebný čas na download dát
• automatická identifikácia typu súboru
  Akceptované formáty súborov
  • neformátovaný (raw) binárny
  • HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX

Na začiatok

VŠEOBECNÉ

Systémové požiadavky

• Všeobecné požiadavky, dané ovládacím programom
• Požiadavky vyplývajúce z hardware programátora:
  • voľný USB port

Prevádzkové hodnoty

• prevádzkové napätie 15..20V DC, max. 0.5A
• spotreba elektrickej energie max. 6W aktívny režim, približne 1.4W pohotovostný režim
• rozmery 160x95x35 mm
• hmotnosť (bez externého adaptéra) cca. 500g
• teplotný rozsah 5°C ÷ 40°C
• relatívna vlhkosť 20%..80%, nekondenzujúca

Obsah dodávky, základná konfigurácia

• programátor PIKprog2
• sieťový adaptér, 15V DC/500mA, nestabilizovaný
• prepojovací kábel PC-programátor
• ISP kábel
• diagnostický POD pre selftest programátora
• protipracový kryt na ZIF päticu
• návod na obsluhu a použitie
• ovládací program
• registračná karta
• prepravný obal

Doplnkové služby

• Keep-Current - pravidelné zasielanie nových verzií ovládacieho programu a aktualizovanej užívateľskej dokumentácie (balík Keep-Current).
• AlgOR - nové obvody do ovládacieho programu podľa požiadaviek zákazníka

V cene programátora je zahrnuté

• bezplatná poradenská služba v oblasti programovania (hot line)
• bezplatná aktualizácia nových verzií programového vybavenia z web stránky
