T51prog2

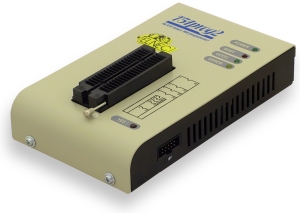

Rýchly programátor mikroporcesorov rodiny MCS51 a Atmel AVR s možnosťou ISP
Dostupnosť na sklade: 59
- 8362 podporovaných obvodov vo verzii 2.53 ovládacieho programu (24. Sep. 2008)
- malý, veľmi rýchly a výkonný programátor mikroprocesorov rodiny MCS51 a Atmel AVR
- konektor pre in-circuit sériové programovanie (ISP)
- full-speed programovanie sériových EEPROM (rozhranie IIC, Microwire a SPI)
- pätica DIL40 ZIF, všetky obvody MCS51/AVR v DIL púzdre do 40 pinov bez prídavných modulov
- pripojenie k PC: USB port
- kompatibilný s USB 2.0 full-speed a USB 1.1
- rozšíriteľný o vlastnosti programátora SmartProg2.
- komfortný ovládací program kompatibilný s Windows 98/Me/NT/2000/XP/2003/XPx64/Vista
- bezplatná aktualizácia ovládacieho programu z web stránky
- v rámci balenia priložený napájací kábel a ovládací program
- certifikovaný CE skúšobňou a spĺňa požiadavky CE
Voliteľné príslušenstvo:
Vlastnosti
VŠEOBECNÉ
- T51prog2 predstavuje novú generáciu špecializovaných ELNEC programátorov kompatibilných s Windows 98/Me/NT/2000/XP/2003/XPx64/Vista. Programátor je schopný podporovať všetky súčasné mikroprocesory rodiny MCS51 (40 pinové) a AVR (8-40 pinov) používajúce sériový a paralelný prístup. T51prog2 je zameraný na podporu súčasných a budúcich mikroprocesorov rodiny Atmel W&M MCS51 v rámci blízkej spolupráce s firmou Atmel W&M.
- T51prog2 je malý, veľmi rýchly, výkonný a prenosný programátor mikroprocesorov rodiny MCS51 Atmel AVR. T51prog zároveň podporuje sériové EEPROM s typmi rozhrania IIC (24Cxx), Microwire (93Cxx) a SPI (25Cxx). Vstavaný ISP konektor umožňuje in-circuit sériové programovanie mikroprocesory rodiny MCS51 a Atmel AVR využívajúce sériový prístup.
- Programátor predstavuje vynikajúco technicky spracovaný výrobok, zabezpečujúci spoľahlivé a rýchle programovanie a to za veľmi konkurencieschopnú cenu. Vo svojej triede poskytuje iste najlepší pomer cena/výkon.
- Programátor programuje obvody maximálne rýchlo z dôvodu použitia výkonného hardware na báze high-speed FPGA a podpory USB high-speed. T51prog2 je vo svojej kategórii rýchlejší, ako väčšina konkurenčných programátorov.
- T51prog je periférne zariadenie osobného počítača triedy IBM PC, pripojiteľné pomocou USB portu k všetkým typom prenosných a stolových osobných počítačov.
- T51prog2 je jednoducho rozšíriteľný o vlastnosti programátora SmartProg2 použitím "Upgrade kit Xprog2 to SmartProg2" (ord.no. 60-0048).
HARDWARE
- 40 výkonných TTL pindriverov poskytujúcich H/L/pull_up/pull_down a možnosť čítania pre každý pin pätice. Použité pokročilé kvalitné a vysokorýchlostné obvody poskytujú kvalitné signály bez prekmitov na programovanie všetkých podporovaných obvodov. Pindriver poskytuje napájacie napätie dostatočne nízke na programovanie všetkých dnešných (1.8 V) aj budúcich low-voltage obvodov.
- Programátor umožňuje skontrolovať správnu polohu (posunutie, otočenie) programovaného obvodu v pätici, ako aj to, či má každý pin programovaného obvodu kontakt v pätici. Tieto schopnosti podporené kontrolou identifikačných byte programovaného obvodu vylučujú možnosť poškodenia obvodu chybou obsluhy.
- Programátor T51prog2 vykonáva verifikáciu naprogramovaných hodnôt pri marginálnych hodnotách napájacieho napätia, čo zvyšuje výťažnosť programovacieho procesu a dlhodobú stálosť naprogramovaných údajov.
- Široký sortiment konvertorov z DIL na PLCC, SOIC, SSOP, TSSOP, TQFP, QFN (MLF) umožňuje programovanie obvodov aj v iných ako DIL púzdrach.
SOFTWARE
- K dispozícii je ovládací program s prehľadným ovládaním a výkonnými funkciami, podporený bohatou nápovedou. Voľba programovaného obvodu je podľa výrobcov, podľa tried obvodov alebo zadaním fragmentu označenia, uvedeného na obvode.
- Štandardné príkazy pre manipuláciu s obvodmi (čítanie, kontrola vymazania, programovanie, verifikácia, výmaz obvodu) sú posilnené o testovacie funkcie (test správneho vloženia obvodu do pätice, kontrola elektronickej identifikácie obvodu) a a špeciálne funkcie (autoinkrementácia).
- Ovládací program podporuje všetky známe formáty súborov. Čítacia funkcia automaticky rozpoznáva formát načítavaného súboru a urobí potrebnú konverziu dát.
- Funkcia autoinkrementácie zabezpečí modifikáciu sériového čísla v buffri vždy pred vložením nového obvodu. Autoinkrementačná funkcia umožňuje čítať sériové čísla, resp. individuálnu identifikáciu programovaného obvodu aj zo súboru.
- Software taktiež poskytuje množstvo informácií o programovanom obvode, okrem iných napr. aj obrázky všetkých dostupných púzdier a popis spôsobu označovania každého nami podporovaného obvodu (prefixy a sufixy).
- Software poskytuje ucelené informácie pre ISP programovanie: popis jednotlivých pinov ISP konektora, doporučený spôsob pripojenia do cieľového zariadenia s in-circuit programovaným obvodom a ďalšie nevyhnutné informácie.
STAROSTLIVOSŤ O ZÁKAZNÍKOV
- Devízou technického riešenia programátora T51prog2 je fakt, že podpora na nové obvody sa deje výlučne programovo a
teda pri pružnosti firmy ELNEC takmer okamžite. Viac informácií o službe: AlgOR (Algorithm On Request). Najnovšia verzia
programového vybavenia je bezplatne k dispozícii na našej WEB stránke v časti na stiahnutie.
Služby Keep-Current a AlgOR sú ďalším krokom k spokojnosti našich zákazníkov.
- V rámci služby Keep-Current je zasielaná zákazníkom najnovšia verzia ovládacieho programu a doplnky k návodu na obsluhu a použitie (Keep-Current balíček). Služba Keep-Current zaručuje jednoducho a bez zmätkov aktuálne najvyššiu kvalitu programovania na programátoroch ELNEC.
- Služba AlgOR (Algorithm On Request - algoritmy na požiadanie) dáva užívateľovi programátora nástroj ako vo svoj prospech ovplyvniť počet a sortiment programovateľných obvodov, podporovaných programátorom BeeProg+ a taktiež možnosť podieľať sa na koncepcii a vlastnostiach ovládacieho programu.
Špecifikácia
HARDWARE
Programátor
- dva D/A prevodníky pre VCCP a VPP, s riadenou strmosťou nábežnej a zostupnej hrany
- rozsah VCCP 2V..7V/350mA
- rozsah VPP 2V..25V/200mA
- rozhranie USB 2.0/1.1 kompatibilné
- autokalibrácia
- schopnosť selftestu
Programovacia ZIF pätica, pindrivery
- 40-pinový DIL ZIF (Zero Insertion Force) sokel pre obvody do 40 pinov so šírkou púzdra 300/600 mil
- pindrivery: 40 TTL, špecializovaný GND/VCC/VPP pindriver pre obvody MCS51 a AVR
- TTL driver založený na FPGA poskytujúce H, L, CLK, pull-up, pull-down na všetkých pinoch pindrivera, úroveň H nastaviteľná od 1.8 V do 5V
- test vodivosti: všetky piny sú testované vždy pred každou programovacou procedúrou
ISP konektor
- 10-pinoý konektor s ochranou proti prepólovaniu
- 6 TTL pindrivery, poskytujúce H, L, CLK, pull-up, pull-down; úroveň H nastaviteľná v rozmedzí 1.8V až 5V k práci so všetkými (aj nízkonapäťovými) zariadeniami.
- 1x VCCP napájanie (rozsah 2V..7V/100mA) (*1) a 1x VPP napájanie (rozsah 2V..25V/50mA)
- programovacie napätie (VCCP) so schopnosťou korigovať napájacie napätie cieľového obvodu smerom hore aj dole a detekciou napätia
- (*1) - programátor nie je určený k napájaniu cieľovej aplikácie pomocou VCCP pinu. V prípade takejto požiadavky, použite prosím programátor BeeProg+.
PROGRAMOVANÉ OBVODY
Programátor, v ZIF pätici
- mikroprocesory rodiny MCS51: 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, 89LVxxx, LPC od Atmel, Atmel W&M, Intel, Philips, SST, Winbond, ... 8-40 pinov (*1)
- mikroprocesory Atmel AVR: rodina ATtiny, AT90Sxxx, ATmega (paralelný a sériový prístup), 8-40 pinov (*1)
- Sériové E(E)PROM: rodiny 24Cxxx, 24Fxxx, 25Cxxx, 59Cxxx, 85xxx, 93Cxxx
Programátor, cez ISP konektor
- mikroprocesory Atmel: rodiny AT89Sxxx, AT90Sxxxx, ATtiny, ATmega
- mikroprocesory Philips: rodina LPC
- (*1) - zodpovedajúce konvertory sú použiteľné pre púzdra iné ako DIL a obvody viac ako 40 pinov.
- aktuálny zoznam všetkých podporovaných obvodov
Rýchlosť programovania
| Obvod | Činnosť | Čas |
|---|---|---|
| AT89C52 | programovanie a verifikácia | 15 sek. |
| T87C5111 | programovanie a verifikácia | 14 sek. |
SOFTWARE
- Algoritmy: použité sú výhradne výrobcom obvodov schválené, alebo odporúčané algoritmy. Doplnenie špeciálneho algoritmu podľa požiadaviek za príplatok.
- Nové verzie SW: nové verzie programového vybavenia sú k dispozícii približne každé 4 týždne, bezplatne. OnDemand verziu programu poskytujeme pre doplnenie podpory aktuálnych obvodov a opravu chýb. Môže byť aktualizovaná denne.
- Základné vlastnosti: história revízií, protokol práce, on-line nápoveda, informácie o obvodoch a algoritmoch.
Operácie s obvodom
- štandardné:
- inteligentný výber obvodu podľa typu, výrobcu alebo časti mena obvodu
- kontrola vymazania, čítanie, verifikácia
- programovanie
- výmaz
- programovanie konfiguračých a zabezpečovacích bitov
- illegal bit test
- kontrolná suma
- zabezoečovacie
- kontrola správneho vloženia, spätná kontrola vloženia
- kontrola kontaktu ZIF-obvod
- kontrola identifikačných (ID) byte obvodu
- špeciálne
- automatická inkrementácia sériového čísla
- štatistika
- count-down mód
Operácie s buffrom
- view/edit, find/replace
- fill, copy, move, byte swap, word/dword split
- checksum (byte, word)
File load/save
- programátor je riadený počítačom, preto nie je potrebný čas na download dát
- automatická identifikácia typu súboru
Akceptované formáty súborov- neformátovaný (raw) binárny
- HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX
VŠEOBECNÉ
Systémové požiadavky
- Všeobecné požiadavky, dané ovládacím programom
- Požiadavky vyplývajúce z hardware programátora:
- jeden USB port
Prevádzkové hodnoty
- prevádzkové napájanie 15..20V DC, max. 0.5A
- spotreba elektrickej energie max. 6W aktívny režim, približne 1.4W v pohotovostnom režime
- rozmery 160x95x35 mm
- hmotnosť (bez externého napájania) približne 500g
- teplotný rozsah 5°C ÷ 40°C
- relatívna vlhkosť 20%..80%, nekondenzujúca
Obsah dodávky, základná konfigurácia
- programátor T51prog2
- spínaný napájací zdroj 15V/500mA, stabilizovaný + prívodná šnúra
- prepojovací kábel PC-programátor
- ISP kábel
- diagnostický POD pre selftest programátora
- protipracový kryt na ZIF päticu
- návod na obsluhu a použitie
- ovládací program
- registračná karta
- prepravný obal
Doplnkové služby
- Keep Current - pravidelné zasielanie nových verzií ovládacieho programu a aktualizovanej užívateľskej dokumentácie (balík Keep-Current)
- AlgOR (Algorithms On Request) - nové obvody do ovládacieho programu podľa požiadaviek zákazníka
V cene programátora je zahrnuté
- bezplatná poradenská služba v oblasti programovania (hot line)
- bezplatná aktualizácia nových verzií programového vybavenia z web stránky
Uvedené vlastnosti a špecifikácie môžu byť zmenené za účelom zlepšenia úžitkových vlastností výrobku.
