Odstránenie chybnej komunikácie programátora s modulom.
Úvod
Modul x51 bol vyvíjaný pre programátor PREPROM-02aLV ako upgrade modulu y51/DIL. Na základe tlaku užívateľov PREPROM-02 sme sa rozhodli sprístupniť podporu pre modul z51 aj pre programátor PREPROM-02. Vzhľadom na nie 100% kompatibilitu modulu z51 s hardware programátora PREPROM-02 sa stáva, že programátor PREPROM-02 nerozpozná modul z51. Keďže ovládací program robí autodetekciu modulov z51/y51, keď nerozpozná prítomný modul z51, správa sa k modulu z51 ako k modulu y51. Výsledkom je chyba - najčastejšie ID check error, prípadne programming error - pri pokuse o činnosť na obvode.
Uvedená nekompatibilita sa dá odstrániť nenáročným zásahom do hardware programátora PREPROM-02, pri ktorom nie je ani potrebné programátor rozoberať. Úpravou sa odstráni konzenzátor, pripojený medzi pin 24/32 a GND, čím sa zvýši strmosť hrán signálu na pine 24/32.
UPOZORNENIE!Túto úpravu so zárukou vykonávajú iba oficiálne servisné strediská firmy Elnec a samozrejme firma Elnec. Firma Elnec nepreberá akúkoľvek záruku za chybné použitie nasledujúceho postupu zákazníkom.
Potrebné pomôcky
- jemný skrutkovač pre skrutky so štandardnou hlavou, nádobka na skrutky
- akékoľvek klieštiky s izolovanou rúčkou alebo menšie prsty (najlepšie vlastné)
Poznámky
- pri práci dodržiavať zásady manipulácie s elektrostaticky citlivými zariadeniami, minimum pred prácou sa vybiť do väčšieho kovového predmetu a pri práci sa nehniezdiť na stoličke.
- nižšieuvedený pracovný postup je sekvenčný popis činností v poradí zhora dole.
Postup práce
- z programátora vytiahnuť napájací aj komunikačný kábel (v uvedenom poradí)
- programátor položiť na stôl páčkou pätice ZIF k sebe
- odskrutkovať dve skrutky 1.5mm, držiace päticu ZIF
- programovaciu päticu DIL32 ZIF vybrať z pätice, v ktorej je zasunutá. Použiť mierny tlak na páčku pätice a na boky pätice striedavo sprava doľava a zľava doprava. Päticu odložiť na bezpečné miesto.
- klieštikmi alebo prstami vylomiť vykývaním kondenzátor priestorovo pod päticou ZIF, vľavo vedľa pinu 22/32 pätice ZIF.

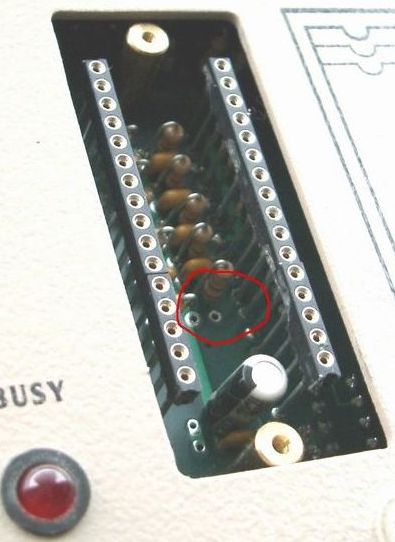

- Výsledok tejto činnosti je na obrázku, čistiť otvory odsávačkou cínu samozrejme nie je potrebné.
- na záver treba poskladať programátor opačným postupom, ako bol rozoberaný.
Otestovanie úspešnosti
Spolupráca PREPROM-02 s modulom z51 musí fungovať bez chýb.Autor (pripomienky smerovať na): J. Puobiš, Elnec s.r.o.
