JetProg - systém násobného programovania

Ukončená výroba. Náhrada: Elnec Systémy násobného programovania.

Násobné programovanie mikroprocesorov rodiny PICmicro

JetProg, Microchip PICmicro series microcontrollers multiprogramming Stručný popis:
  • násobné programovanie mikrokontrolérov rodiny Microchip PICmicro, doplnok pre programátor JetProg
  • programuje mikrokontroléry rodiny Microchip PICmicro do DIL40/PLCC44
  • programuje súčasne až 8 obvodov
  • k dispozícii sú submoduly pre rôzne puzdrenia obvodov
  • podporuje low voltage EPROM/Flash od 1.8V
  • vysoká rýchlosť programovania
  • ovládací program pracuje pod MS Windows (95/98/Me/NT/2000/XP)

Systém násobného programovania mikrokontrolérov rodiny Microchip PICmicro pozostáva z

Funkcie

VŠEOBECNÉ
  • Spoločný modul násobného programovania č.1 s prítomnými PICmicro submodulmi, predstavuje v spojení s programátorom JetProg, výkonný obsluhou riadený násobný programátor mikrokontrolérov rodiny PICmicro určený pre výrobné použitie a stredne veľké objemy programovaných obvodov.
  • Tento systém násobného programovania mikrokontrolérov rodiny Microchip PICmicro poskytuje spoľahlivé a rýchle programovanie za veľmi konkurencieschopnú cenu.
HARDWARE
  • Násobný systém mikrokontrolérov rodiny Microchip PICmicro podporuje mikrokontroléry rodiny Microchip PICmicro založené na EPROM a Flash technológii.
  • Podpora rôznych typov púzdier podporovaných obvodov je riešená výmennými submodulmi, ktoré nesú ZIF pätice.
  • Optimalizovaný zdokonalený pindriver poskytuje kvalitné signály bez prekmitov pre všetký technológie pamätí. Pindriver poskytuje napájacie napätie dostatočne nízke na programovanie všetkých dnešných (1.8V) aj budúcich low-voltage obvodov.
  • Verifikácia naprogramovaných hodnôt je vykonávaná pri marginálnych hodnotách napájacieho napätia, čo zvyšuje výťažnosť programovacieho procesu a dlhodobú stálosť naprogramovaných údajov.
SOFTWARE
  • Práca s modulom je ovládaná pomocou WIN32 ovládacieho programu s prehľadným ovládaním a výkonnými funkciami. Voľba programovaného obvodu je podľa výrobcov, podľa tried obvodov, alebo zadaním fragmentu označenia, uvedeného na obvode.
  • Štandardné príkazy pre manipuláciu s obvodmi (čítanie, kontrola vymazania, programovanie, verifikácia, výmaz obvodu) sú posilnené o testovacie funkcie (test správneho vloženia obvodu do pätice, kontrola elektronickej identifikácie obvodu).
  • Ovládací program podporuje všetky známe formáty súborov. Čítacia funkcia automaticky rozpoznáva formát načítavaného súboru a urobí potrebnú konverziu dat.

Technická špecifikácia

HARDWARE
Common multiprogramming module no.1

Spoločný modul násobného programovania č.1

  • zdokonalený špecializovaný pindriver (8x), kompatibilný pre násobné programovanie viacerých typov obvodov (EPROM/EEPROM, MCS51, PICmicro, ...)
  • pindrivery sa navzájom neovlyvňujú, chybný obvod neovplyvní prácu s ostatnými obvodmi
  • kvalitné GND a potrebný počet napájacích/ programovacích napätí sa privádza nezávisle na každú päticu modulu
  • prúdové obmedzenie, kontrola prekročenia prúdu nezávisle pre každú päticu, shutdown pri prekročení prúdu a výpadku napájacieho napätia
  • zdierka pre pripojenie antistatického náramku
  • test správneho vloženia obvodu
  • obj. číslo: 70-0151

Programovacie pätice - submoduly

Programming sockets - submodules

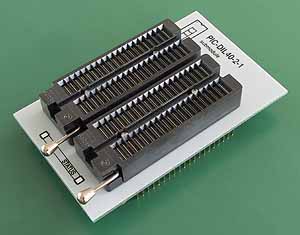

PIC-DIL40-2-1 submodul

  • určený pre PICmicro kontroléry PIC12xxx, PIC16xxx a PIC18xxx do púzdra DIL40
  • 2x ZIF DIL40 pätica
  • životnosť pätice: 25 000 zasunutí
  • obj. číslo: 70-0149

PROGRAMOVANÉ OBVODY
  • Microchip PICmicro obvody s pamäťou EPROM: PIC12Cxxx/PIC16Cxxx/PIC18Cxxx series
  • Microchip PICmicro obvody s pamäťou Flash: PIC12Fxxx/PIC16Fxxx/PIC18Fxxx series
Pozrite zoznam všetkých podporovaných obvodov.

Rýchlosť programovania

Poznámky:
  • uvedené hodnoty platia pre súčasné programovanie 8 obvodov.
  • údaje môžu byť rozdielne aj v závislosti od rýchlosti PC, typu paralelného portu, vyťaženosti operačného systému, rušenia z okolia, atď.. Z tohoto dôvodu sú uvedené hodnoty pre porovnanie dve rôzne konfigurácie počítačov.
Obvod Činnosť Čas A Čas B
PIC16C67 programovanie a verifikácia 18 sek. 15 sek.
PIC16F877A programovanie a verifikácia 11 sek. 8 sek.
PIC18F452 programovanie a verifikácia 17 sek. 14 sek.
Konfigurácia pre Časy A: Pentium MMX, 250 MHz, ECP/EPP, WIN98..
Konfigurácia pre Časy B: Athlon, 750 MHz, ECP/EPP on PCI bus, WIN98.

SOFTWARE
Screen DIL

Algoritmy: použité sú výhradne výrobcom obvodov schválené alebo odporúčané algoritmy.
Nové verzie SW: nové verzie programového vybavenia sú k dispozícii približne každé 2 týždne, bezplatne.
Základné vlastnosti: história revízií, protokol práce, on-line nápoveda, informácie o obvodoch a algoritmoch.

Činnosti s obvodom

  • standardné:
    • inteligentný výber obvodu podľa typu, výrobcu alebo fragmentu mena obvodu
    • kontrola vymazania, čítanie, verifikácia
    • programovanie
    • výmaz
    • kontrolná suma
  • zabezpečovacie
    • kontrola správneho vloženia
    • kontrola identifikačných (ID) byte obvodu
  • špeciálne
    • štatistika
    • count-down mód

Činnosti s buffrom

  • view/edit, find/replace
  • fill/copy, move, byte swap, word/dword split
  • checksum (byte, word)
  • print

Načítanie/uloženie súboru

  • nulový čas, pretože programátor je riadený PC
  • automatická detekcia typu súboru
    Akceptované formáty súborov
    • binary
    • HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX
VŠEOBECNÉ

Odporúčané požiadavky na PC

  • procesor Pentium 100 MHz a vyššie, 32 MB RAM voľných
  • hard disk s 10 MB voľného priestoru
  • operačný systém MS Windows 95 a vyšší
  • paralelný port IEEE 1284 kompatibilný (ECP/EPP) na zbernici PCI

Prevádzkové hodnoty

  • napájanie: z programátora JetProg (treba použiť zdroj dodaný s modulom)
  • rozmery 275x135x20 mm bez submodulu, 275x135x33 mm zo zasunutým submodulom PIC- DIL40-2-1 (bez konektorov, ktoré nezvyšujú celkovú výšku programátor+modul).
  • hmotnosť (bez externého adaptéra) - cca 750 g
  • teplotný rozsah 5°..40°C
  • vlhkosť 20%..80%, nekondenzujúca

Obsah dodávky, základná konfigurácia

  • Spoločný modul násobného programovania č.1
  • submoduly, nesúci dve ZIF pätice - podľa objednávky (4x)
  • spínaný sieťový napájací zdroj 100V-240VAC/15VDC/1A (ktorým treba nahradiť pôvodný napájací zdroj, dodaný k programátoru JetProg)
  • návod na obsluhu a použitie
  • registračná karta
  • ovládací program
  • prepravný obal

Doplnkové služby

  • Keep Current - pravidelné zasielanie nových verzií ovládacieho programu
  • AlgOR (Algorithms On Request) - nové obvody do ovládacieho programu podľa požiadaviek zákazníka

V cene programátora je tiež zahrnuté:

  • bezplatná poradenská služba (hot line) v oblasti programovania
  • nárok na bezplatný download nových verzí programového vybavenia
Uvedené vlastnosti a špecifikácie môžu byť zmenené s cieľom zlepšiť úžitkové vlastnosti výrobku.
