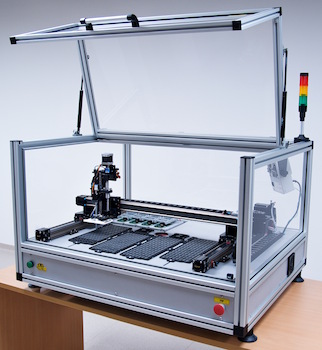

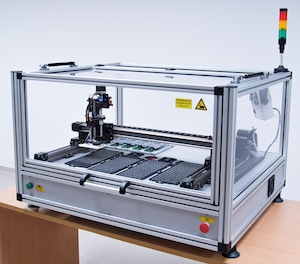

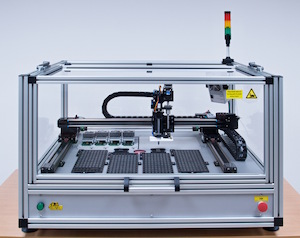

AutoBee-D1

Kľúčové Vlastnosti a Špecifikácie

Programovanie a Obsluha

• Programátory: Automatizovaný programátor je kompatibilný až s dvoma programátormi BeeHive304, čo umožňuje paralelné programovanie viacerých zariadení a zvýšenie priepustnosti. Celkovo AutoBee-D1 podporuje 8x 64-pindrive.
  • ZIF pätice na AutoBee-D1 sú efektívne riadené SACU (Sockets Actuation Control Unit). Táto integrácia zaisťuje presné a spoľahlivé ovládanie zásuviek a urýchľuje ich otváranie a zatváranie.


• Vákuová tryska: Stroj používa na manipuláciu s komponentmi vákuovú trysku, ktorá zaisťuje bezpečné a presné umiestnenie počas procesu programovania.
• Schopný spracovať až 500 jednotiek za hodinu, vďaka čomu je vhodný pre strednú až veľkoobjemovú produkciu.
• Nevyžaduje sa žiadna manuálna práca: Plne automatizuje proces programovania, eliminuje potrebu ručnej manipulácie so zariadeniami, čím zvyšuje efektivitu a znižuje riziko ľudskej chyby.

Systém pohybu

• Kartézsky súradnicový systém (XYZA): Využíva lineárne vodiace lišty pásu pre hladký a presný pohyb cez osi X a Y. Os Z používa guľôčkovú skrutku. Os A je rotačná
• Pohon: Osi AutoBee-D1 sú poháňané krokovými motormi Nanotec, ktoré poskytujú presné ovládanie a plynulý pohyb počas celého procesu programovania.
• Presnosť opakovania polohy: Ponúka vysokú presnosť s presnosťou opakovania polohy 0,05/300 mm, čím zaisťuje konzistentné a spoľahlivé operácie.

Vstup/výstup a manipulácia s médiami

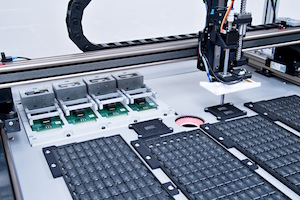

• Manipulácia s médiami v zásobníku: S komponentmi sa manipuluje pomocou zásobníkov, čo zjednodušuje proces vkladania a vyberania.
• Kapacita médií: Zariadenie podporuje 4 zásobníky médií spolu s vyraďovacím zásobníkom na chybné komponenty, čo zaisťuje nepretržitú prevádzku bez častých prerušení.
• Veľkosti zásobníkov::
  • Minimálna veľkosť zásobníka: 198 x 68 mm
  • Maximálna veľkosť zásobníka: 386 x 165.5 mm

Systém videnia

• Počet kamier: V stroji sú integrované 2 kamery
  • Horná kamera: USB 720p kamera používaná na orientáciu používateľa v priestore stroja.
  • Kamera na rozpoznávanie: 1,3 Mpix monochromatická kamera CMOS, ktorá poskytuje vysokokvalitné zobrazenie na presné rozpoznanie komponentov.


• Podsvietenie: Vybavené 6W prstencovým svetlom, ktoré poskytuje konzistentné a jasné osvetlenie a zlepšuje presnosť systému videnia.

Všeobecné

Programátor vo vnútri automatizovaného programátora - BeeHive304

Základná špecifikácia

• štyri nezávislé univerzálne programovacie moduly založené na (Založené na BeeProg3) v jednom programátore
• extrémne rýchle programovanie, jeden z najrýchlejších programátorov v tejto kategórii
• komfortný ovládací program, kompatibilný s Windows 7/Windows 8.1/Windows 10/Windows 11 (32-bit a 64-bit) beží na počítači kompatibilnom s x86/x64
• unikátna rýchla reakcia na potreby zákazníka - aktualizácia softvéru môže byť hotová do jedného dňa od vyžiadania pomocou OnDemand software
• vyrobené na Slovensku
• záruka - 3 roky

Rozmery a Ergonómia

• Celkové Rozmery:
  • Šírka: 1111 mm
  • Výška: 950 mm
  • Hĺbka: 925 mm
• Hmotnosť: 70 kg
• Výška s otvorenými dverami: 1210 mm
• Veľkosť pracovného priestoru:
  • X: 660 mm
  • Y: 570 mm
  • Z: 52 mm
  • A: 360°

Bezpečnosť a senzory

• Koncové snímače: Optické snímače sa používajú na zabezpečenie presného umiestnenia a zabránenie nadmernému pohybu.
• Senzor bezpečnostných dvierok: Mechanický senzor zaisťuje, že stroj funguje bezpečne a zastaví sa pri otvorení bezpečnostných dvierok.
• Tlačidlo zastavenia: poskytuje operátorom rýchly a účinný prostriedok na zastavenie prevádzky stroja v núdzových situáciách.
• Ochrana ESD: AutoBee-D1 automatizovaný programátor obsahuje mnoho bezpečnostných funkcií ESD, aby sa zabránilo poškodeniu citlivých elektronických súčiastok . Zároveň je celá konštrukcia AutoBee-D1 uzemnená.

Požiadavky na napájanie

• Napájanie: 100V-240V/~50-60Hz
• Maximálna spotreba energie: 600W
• Prívod vzduchu: tlak vzduchu 0,5 MPa, max. 0,7 MPa, spotreba vzduchu 65 l/min max.
• Hlučnosť: pribl. 70 dB

Systémové požiadavky

Aby ste zabezpečili optimálny výkon a bezproblémovú používateľskú skúsenosť s automatizovaným programátorom AutoBee-D1, uistite sa, že váš PC* systém spĺňa nasledujúce požiadavky:

• Operačný systém: Windows 7, Windows 8, Windows 10 alebo Windows 11
• Procesor: Štvorjadrový procesor (odporúča sa Intel Core i5 alebo lepší)
• Pamäť: 4 GB RAM (minimálne)
• Úložisko: 3 000 MB dostupného miesta na pevnom disku
• Monitor: Displej s rozlíšením 1034 x 810 pixelov alebo vyšším

Balenie automatizovaného programátora AutoBee-D1 neobsahuje PC pracovnú stanicu

Pridané vlastnosti

• Probe Z: Využíva optický senzor na detekciu dotyku cez trysku, čím zabezpečuje presné meranie výšky umiestnenia komponentov.
• Signalizačný stĺpec: Poskytuje jasné vizuálne podnety na informovanie operátorov o stave stroja a priebehu programovania.

Konektivita a rozhranie

• Dátové rozhranie: USB 3.0, ktoré poskytuje vysokorýchlostný prenos dát pre programovacie úlohy.

Softvér

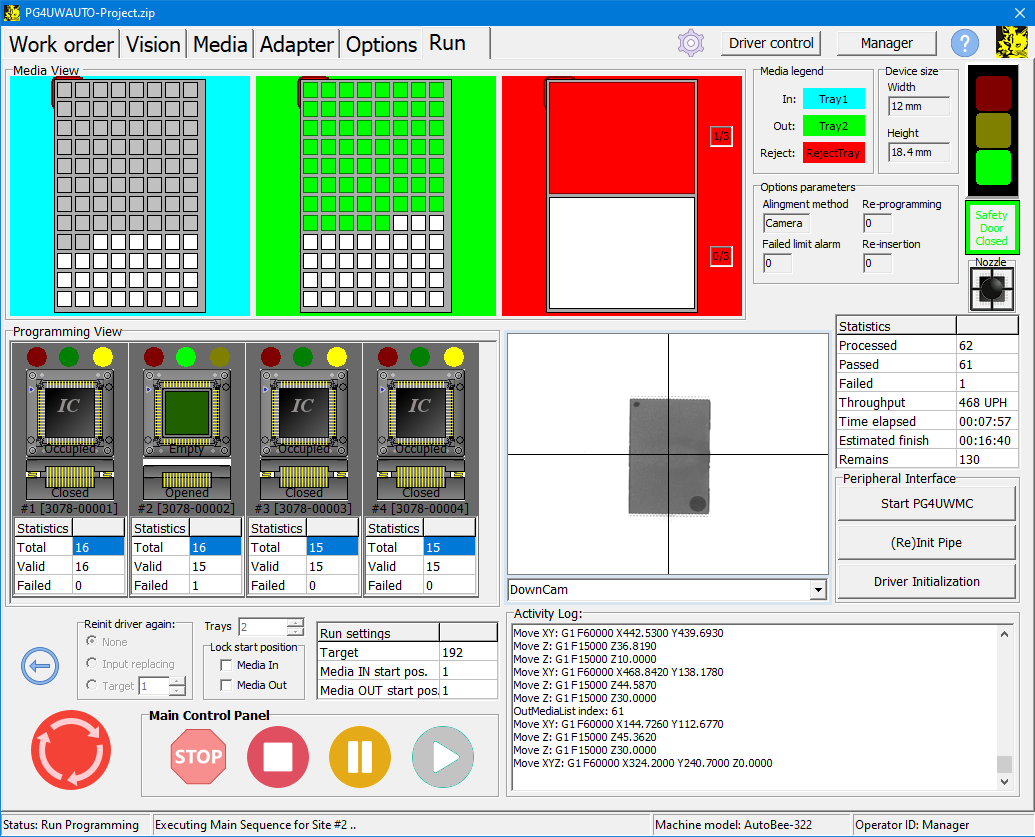

• Aplikácia ovládania PG4UWAUTO: ponúka intuitívne ovládanie automatizovaného programátora AutoBee-D1, čo umožňuje používateľom jednoducho spravovať a monitorovať proces programovania. Medzi kľúčové vlastnosti patrí:
  • Bezproblémová integrácia: Plne integrované s automatizovaným programátorom AutoBee-D1, čo zaisťuje hladkú prevádzku a komunikáciu medzi softvérom a strojom.
  • Užívateľsky prívetivé rozhranie: Navrhnuté s rozhraním s jednoduchou navigáciou, vďaka čomu je dostupné pre operátorov všetkých úrovní zručností.
  • Podrobné protokolovanie: Automaticky zaznamenáva programovacie aktivity a výsledky a poskytuje podrobné protokoly na kontrolu kvality a riešenie problémov.
  • Prispôsobiteľné nastavenia: Upravte parametre a nastavenia stroja tak, aby vyhovovali špecifickým potrebám programovania a optimalizovali výkon.
  • Navádzanie krok za krokom: Ponúka jasné pokyny a vizuálne podnety, ktoré používateľov prevedú nastavením a prevádzkou automatizovaného programátora AutoBee-D1.
  • Konektivita PG4UWMC: PG4UWAUTO sa bezproblémovo integruje s PG4UWMC pre funkciu diaľkového ovládania. To umožňuje používateľom ovládať automatizovaný programátor AutoBee-D1 a ďalšie zariadenia Elnec priamo z rozhrania PG4UWAUTO.

V cene AutoBee-D1 je zahrnuté

• bezplatná technická podpora (WebForm/na báze e-mailov)
• bezplatná aktualizácia programového vybavenia z web stránky

AutoBee-D1 špecifikácia

	Priepustnosť	500 U.P.H (nulový čas programovania)
Fyzické Špecifikácie	Typ Počet hláv Podporované Programátory Typ trysky Počet podporovaných programátorov Počet Kamier Typ vstupného/výstupného média Počet za Hodinu (UPH) Počet Médií	Plocha 1 BeeHive304 Vákuum Až 2 BeeHive304 programátory 2 Zásobník až do 500 (v závislosti od použitia) 4 + Zásobník na odmietnutie
Zdroj	Napájací Zdroj Prívod Vzduchu Maximálna Spotreba Energie Dátové rozhranie Úroveň Hluku	100V-240V/~50-60Hz tlak vzduchu 0,5 MPa, max. 0,7 MPa, spotreba vzduchu 65 l/min max. 600W USB 3.0 70 dB
Rozmery a Váha	Celkové Rozmery (ŠxVxH) Hmotnosť Výška s otvorenými dverami	1111 x 950 x 925 mm 70 kg 1210 mm
Prevádzkové Charakteristiky	Typ pohonu Motory Opakovanie presnosť polohy Veľkosť pracovného priestoru (XYZ) Typ koncových snímačov Minimálna veľkosť zásobníka Maximálna veľkosť zásobníka Senzor bezpečnostni dverí Horná Kamera Rozpoznávacia Kamera Probe Z Podsvietenie Sadzby posuvu osi	Remeň (X,Y), Guličková skrutka (Z) Krokové motory NEMA 23(X,Y)/17(Z)/11(A) 0.05/300 mm 660 x 540 x 52 mm Optické 198 x 68 mm 386 x 165.5 mm Mechanické USB 720p 1,3 Mpix monochromatická CMOS Kamera Dotyk detekovaný cez trysku pomocou optického senzora Kruhové svetlo 6W X Osa: 1000 mm/s Y Osa: 700 mm/s Z Osa: 250 mm/s
System requirements	OS Procesor Pamäť Úložisko Monitor	Windows 7/8/10/11 Štvorjadrový procesor (Core i5 alebo lepší) 4 GB RAM 3000 MB dostupného miesta s rozlíšením 1034 x 810 a vyšším.
