Jednotková cena zavisí od objednaných ks:
Cena 1 ks: US $2580.00
[read this!]Cena 2 ks: US $1500.00Cena 3 ks: US $1140.00zobraz viaczobraz menejCena 4 ks: US $926.40Cena 5 ks: US $818.40Cena 6 ks: US $746.40Cena 7 ks: US $695.00Cena 8+ : Spýtaj sa na cenu
Elnec plne rozumie potrebám zákazníkov programujúcich obvody vo veľkých sériách, u ktorých je cena konvertorov jedna z najdôležitejších súčastí nákladov. Preto Elnec ponúka:
- fixnú zľavu pri kúpe 4+ konvertorov určitého typu,
- individuálne zľavy pri nákupe 8+ konvertorov v závislosti typu a požadovanej kvantity. V prípade, že máte záujem o zľavu 8+ kliknite prosím tu: Spýtaj sa na cenu

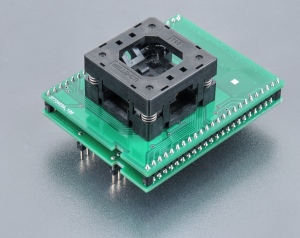

- špecializovaný programovací adaptér pre obvody NXP LPC550xJHI48 v puzdre QFN48
- prevádzková (mechanická) záruka na životnosť pätice ZIF - 10 000 otvorení
- podporované softvérom PG4UW od verzie 3.73
- vyrobené na Slovensku
|
| Obj. číslo | 70-6193 |
| Pätica | ZIF QFN48, zhora otvorená |
| Spodná časť | 2 x 24 pinov so štvorcovým prierezom 0,6 x 0,6 mm, vzdialenosť radov 600 mil |
| Trieda | Špecializované |
| Podtrieda | ARM |
| Dostupnosť na sklade | 1 ks. [Iné 15 ks.
Toto číslo indikuje počet výrobkov, ktoré možu byť vyrobené z komponentov dostupných na sklade. Primerané množstvo môže byť dostupné do troch pracovných dní. dostupných do 3 pracovných dní] |
Návod na obsluhu adaptéra
- Chráňte kontakty konektorov adaptéra a pätice ZIF pred znečistením. Prípadné nečistoty alebo mastnota na kontaktoch môžu počas programovania spôsobovať chyby.
- Pri manipulácii s obvodmi odporúčame používať vákuovú pinzetu.
- Postupujte dôsledne! Nesprávne vloženie adaptéra do pätice ZIF na programátore či obvodu do pätice ZIF na adaptéri môže mať za následok poškodenie programovaného obvodu.
- Vložte adaptér do pätice ZIF na programátore. Ak si nie ste istí správnou orientáciou adaptéra, platí všeobecné pravidlo – orientácia textu názvu adaptéra má byť zhodná s orientáciou textu na kryte programátora.
- Pohľadom skontrolujte polohu adaptéra v pätici ZIF na programátore.
- Otvorte päticu ZIF na adaptéri stlačením krytu pätice (horná pohyblivá časť). Vložte obvod do pätice. Správna poloha programovaného obvodu v pätici ZIF adaptéra je naznačená obrázkom v blízkosti (zvyčajne vľavo povyše) pätice. Referenčný roh obvodu (napr. poloha pinu 1) je na obrázku označený bodkou, číslicou 1, skoseným rohom alebo niektorou kombináciou uvedeného. Nakoniec uvoľnite päticu ZIF na adaptéri.
- Pred vložením obvodu do pätice ZIF musí byť kryt úplne otvorený (stlačený). Pri vkladaní obvodu do iba čiastočne otvorenej pätice ZIF môže – po uvoľnení krytu – dôjsť k poškodeniu pinov obvodu.
- Netlačte na obvod počas vkladania, ani počas uvoľňovania krytu.
- Pohľadom skontrolujte uloženie programovaného obvodu v pätici ZIF na adaptéri. Ak všetko vyzerá v poriadku, obvod je pripravený na programovanie.
- Pri vyberaní obvodu z adaptéra, stlačte kryt pätice ZIF na adaptéri a vyberte obvod.
- Po ukončení práce s adaptérom vyberte adaptér z pätice ZIF na programátore.
- Prevádzkové podmienky: teplota 5 °C ÷ 40 °C (41 °F ÷ 104 °F), vlhkosť 20 % ÷ 80 % nekondenzujúca.
Programová poznámka
- Ak Vaša verzia ovládacieho programu neobsahuje podporu tohto adaptéra, nekontaktujte, prosím, oddelenie podpory, ale najprv si prevezmite najnovšiu verziu programu - priamo z našej web stránky.
Akceptované puzdra
|
QFN48 |
 |
 |
Podpora v programátoroch:
Toto číslo indikuje počet výrobkov, ktoré možu byť vyrobené z komponentov dostupných na sklade. Primerané množstvo môže byť dostupné do troch pracovných dní.
Je nám veľmi ľúto, ale táto položka sa momentálne nenachádza na sklade. Prosím získajte viac informácií kliknutím na tento odkaz.
