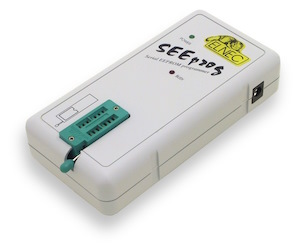

SEEprog
(obj. č. 60-0022)

Ukončená výroba. Náhrada: MEMprog2.

programátor sériových EEPROM

Stručný popis:

Vlastnosti

  • Programátor SEEprog je určený všetkým, ktorí pracujú so sériovými EEPROM a univerzálny programátor im nevyhovuje z hľadiska ceny, alebo z hľadiska mobilnosti a rozmeru. Výrobok iste ocenia servisní technici kopíriek a televízorov, ktorí pri práci prichádzajú často do styku so sériovými EEPROM.
  • SEEprog je univerzálny programátor všetkých sériových EEPROM v 8-pinových DIL puzdrach. Umožňuje programovať obvody s rozhraním I2C, SPI a Microwire, prípadne aj špeciality ako napr. digitálne teplomery. Programátor podporuje aj Low Voltage (3.3V) obvody.
  • Programátor SEEprog je periférne zariadenie osobného PC, ku ktorému sa pripája cez paralelný port
  • Ovládací program - mimochodom spoločný pre všetky programátory firmy Elnec - poskytuje potrebný komfort pre prácu. Automatické rozpoznávanie formátu vstupného súboru, funkcie pre editáciu a manipuláciu s datami v buffri a samozrejme všetky potrebné funkcie pre prácu s obvodom sú k dispozícii v celoobrazovkovej verzii, ovládanej pomocou menu a horúcich klávesov. Ovládací program funguje spoľahlivo pod operačným systém Windows. Práve spoločný ovládací program - s ovládacími algoritmami overenými na množstve programátorov Elnec - zaručuje potrebnú spoľahlivosť a samozrejme aj široký sortiment podporovaných obvodov. Ak predsa len nenájdete v databáze podporovaných obvodov potrebný obvod, v rámci bezplatnej služby AlgOR "Algorithms on request" (Algoritmy na požiadanie) bude podpora pre tento obvod bezplatne implementovaná do ovládacieho programu v čo najkratšom čase.
  • Download umožňuje získať bezplatne novú verziu programového vybavenia.

Technická špecifikácia:

Pätica ZIF, ovládanie pinov
  • 24 pinová DIL ZIF pätica pre obvody so šírkou puzdra 300 mil (*1)
  • každý pin pätice je možné nastaviť do stavov Low a Pull-up
  • z každého pinu pätice je možné čítať
  • podpora Low Voltage obvodov (napájanie 3.3V)

  • Pozn. *1 Pre prácu zo sériovými EEPROM je použitých 8 pinov najbližšie k páčke pätice, nepoužité piny sú nezapojené.
Podporované obvody
  • EEPROM I2C (24Cxxx)
  • EEPROM Microwire (93Cxxx)
  • EEPROM SPI (25Cxxx, 25LVxxx, 25Fxxx, 25Pxxx)
  • špeciálne obvody (digitálne teplomery, ...)
Poznámky:
Činnosti s obvodom
  • kontrola vymazania
  • čítanie
  • programovanie
  • verifikácia
  • výmaz
  • kontrolná suma
Akceptované formáty súborov
  • Binary
  • HEX:Intel, Intel EXT, Motorola S, MOS, Exormax, ASCII - SPACE - HEX
Všeobecné
  • napájanie 8..15V DC, max. 50mA
  • rozmery 137x65x40 [mm]
  • hmotnosť bez externého zdroja a prepojovacieho kábla cca 150g
  • teplotný rozsah 5°C..40°C
Obsah dodávky
  • programátor SEEprog
  • sieťový adaptér 12V DC/500mA, nestabilizovaný
  • prepojovací kábel medzi PC a programátorom
  • návod na obsluhu a použitie (v elektronickej verzii na priloženom CD)
  • ovládací program
  • prepravný obal
Doplnkové služby
  • Keep-Current - pravidelné zasielanie nových verzií ovládacieho programu
  • AlgOR (Algorithms On Request) - nové obvody do ovládacieho programu podľa požiadaviek zákazníka
V cene programátora je tiež zahrnuté
  • bezplatná technická podpora (dostupná prostredníctvom formulára / e-mailu).
  • nárok na bezplatný download nových verzií programového vybavenia (na našej WEB stránke v časti na stiahnutie).

Uvedené vlastnosti a špecifikácie môžu byť zmenené s cieľom zlepšiť úžitkové vlastnosti výrobku.
