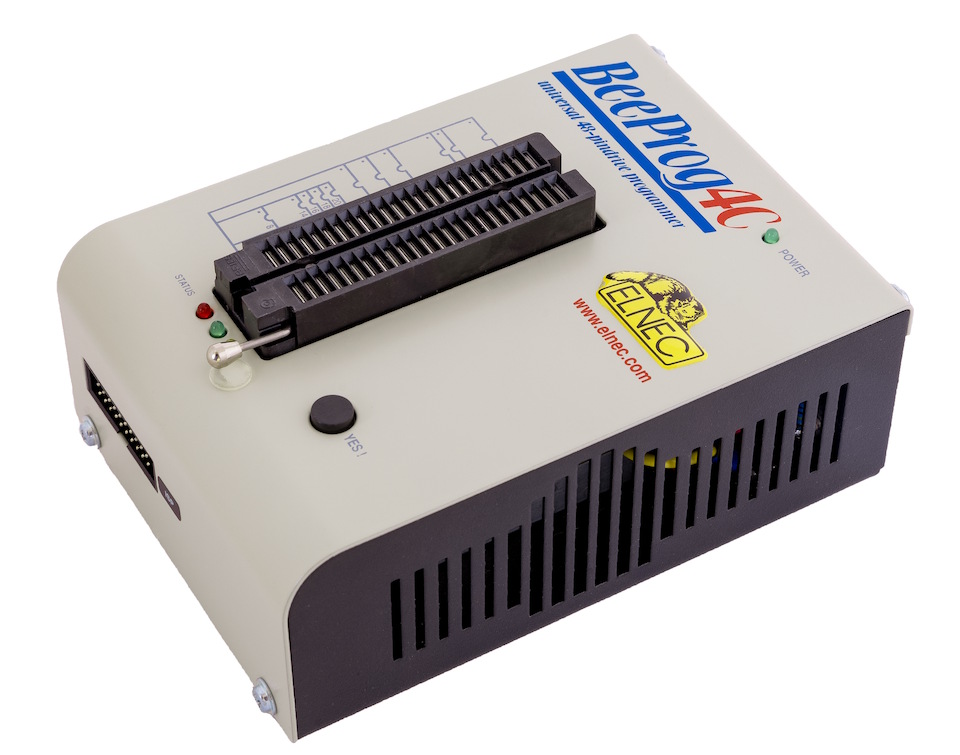

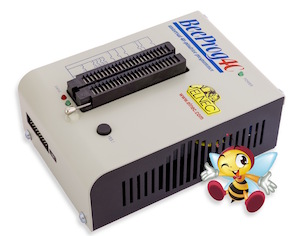

BeeProg4C (obj. č. 60-0065)

Vlastnosti

Všeobecné

• BeeProg4C je USB kompatibilný univerzálny Elnec programátor, pracujúci na báze MS Windows (od Windows 10 až Windows 11, 32-bit a 64-bit), postavený na uspokojenie silného dopytu pre malú výrobnú a vývojársku komunitu na rýchly a spoľahlivý univerzálny programátor.
• BeeProg4C programátor je hardvérovo identický s programátorom BeeProg4, rozdiel oproti programátoru BeeProg4 je v softwarovej limitácii. BeeProg4C má nasledujúce obmedzenia voči BeeProg4:
  • nepodporovanie zastaraných bipolárnych obvodov (PROMs a PLDs)
  • nepodporovanie zastaraných EPROM s programovacou voltážou 21V a viac
  • nepodporovanie zastaraných 2708 EPROM
  • nepodporovanie zastaraných microcontrollers série MCS48
  • nepodporovanie zastaraných microcontrollers 8751/8752 s programovacou voltážou 21V a viac
  • nepodporovanie niektorých veľmi zastaralých obvodov a špeciálnych implementácií
• Programátor BeeProg4C je 100% náhradou programátora BeeProg2C s vylepšeným hardvérom - lepšou päticou pre nízkonapäťové zariadenia, vyššou rýchlosťou programovania a ešte výkonnejším programovacím jadrom (FPGA) vo vnútri programátora.
• Podporuje všetky typy a technológie (súčasné aj budúce) programovateľných obvodov bez použitia prídavných modulov. S týmto programátorom máte voľnosť pri výbere optimálneho obvodu vo vašich návrhoch. Programátor je tiež vybavený konektorom pre in-circuit sériové programovanie (ISP).
• BeeProg4C nie je len programátor, ale taktiež tester logických integrovaných obvodov a pamätí TTL alebo CMOS, pre ktoré naviac umožňuje generovať užívateľsky definovateľné testovacie sekvencie.
• Programátor predstavuje vynikajúco technicky spracovaný výrobok, zabezpečujúci spoľahlivé a rýchle programovanie a to za veľmi konkurencieschopnú cenu. Vo svojej triede poskytuje iste najlepší pomer cena/výkon.
• Programátor programuje obvody maximálne rýchlo z dôvodu použitia výkonného hardware na báze high-speed FPGA a tiež vďaka vykonávaniu niektorých časovo náročných činností interne programátorom. V konečnom dôsledku, pri použití programátora vo výrobe, je väčšinou čas programovania obvodu kratší ako čas obsluhy programátora operátorom.
• BeeProg4C sa pripája k akýmkoľvek osobným počítačom kompatibilným s IBM PC s operačným systémom MS Windows cez port USB (2.0 HighSpeed).

Hardvér

• BeeProg2 má 48 výkonných plne konfigurovateľných TTL pindriverov na báze FPGA, ktoré poskytujú H/L/pull_up/pull_down a možnosť čítania pre každý pin pätice. Použité pokročilé kvalitné a vysokorýchlostné obvody poskytujú kvalitné signály bez prekmitov na programovanie všetkých podporovaných obvodov. Pindriver poskytuje napájacie napätie dostatočne nízke na programovanie všetkých dnešných (1.8 V) aj budúcich low-voltage obvodov.
• Programátor vykoná test vloženia obvodu na základe kontroly prepojení medzi programátorom a programovaným obvodom ešte pred spustením programovania každého obvodu. Identifikuje chybný alebo slabý kontakt medzi programovaným obvodom a ZIF na programovacom adaptére (alebo priamo na programátore), chybný alebo slabý kontakt medzi programovacím adaptérom a programátorom. Je tiež schopný indikovať nesprávnu pozíciu obvodu v ZIF programovacieho adaptéra alebo programátora (posunutý, otočený, orientovaný opačným smerom). Tieto schopnosti podporené limitáciou programovacích prúdov a kontrolou identifikačných byte programovaného obvodu takmer vylučujú možnosť chyby obsluhy.
• Samotestovacia schopnosť umožňuje kontrolu celkového stavu programátora, vykonaním diagnostických častí obsluhujúceho programu.
• Zabezpečovacie obvody programátora vylučujú poškodenie programátora a/alebo programovaného obvodu v prípadoch poruchy napájania, výpadku komunikácie s PC alebo chyby operátora. Ochranné obvody na všetkých vstupoch do BeeProg4C programátora (napájací a komunikačný konektor ako aj programovacia ZIF pätica) chránia programátor aj programovaný obvod pred poškodením v prípade prepätia aj elektostatického výboja až do 15kV.
• Ak to programovacia špecifikácia vyžaduje, programátor (BeeProg4C) vykoná verifikáciu naprogramovaných hodnôt po naprogramovaní pri marginálnych hodnotách napájacieho napätia, čo, samozrejme, zvyšuje výťažnosť programovacieho procesu a dlhodobú stálosť naprogramovaných údajov.
• Široký sortiment konvertorov z PLCC, JLCC, SOIC, SDIP, SOP, PSOP, SSOP, TSOP, TSOPII, TSSOP, QFP, PQFP, TQFP, VQFP, QFN (MLF), SON, BGA, EBGA, FBGA, VFBGA, UBGA, FTBGA, LAP, CSP, SCSP, LQFP, MQFP, HVQFN, QLP, QIP a iné puzdra umožňuje programovanie obvodov aj v iných ako DIL puzdrach.

Softvér

• K dispozícii je ovládací program s prehľadným ovládaním a výkonnými funkciami, podporený bohatou nápovedou. Voľba programovaného obvodu je podľa výrobcov, podľa tried obvodov alebo zadaním fragmentu označenia, uvedeného na obvode.
• Štandardné príkazy pre manipuláciu s obvodmi (čítanie, kontrola vymazania, programovanie, verifikácia, výmaz obvodu) sú posilnené o testovacie funkcie (test správneho vloženia obvodu do pätice, kontrola elektronickej identifikácie obvodu) a špeciálne funkcie (autoinkrementácia a výrobný mód, teda štart programovania ihneď po vložení ďalšieho obvodu do pätice programátora).
• Ovládací program podporuje všetky známe formáty súborov. Čítacia funkcia automaticky rozpoznáva formát načítavaného súboru a urobí potrebnú konverziu dát.
• Funkcia autoinkrementácie zabezpečí modifikáciu sériového čísla v buffri vždy pred vložením nového obvodu. Autoinkrementačná funkcia umožňuje čítať sériové čísla, resp. individuálnu identifikáciu programovaného obvodu aj zo súboru.
• Software taktiež poskytuje množstvo informácií o programovanom obvode, okrem iných napr. aj obrázky všetkých dostupných puzdier a popis spôsobu označovania každého nami podporovaného obvodu (prefixy a sufixy).
• Software poskytuje ucelené informácie pre ISP programovanie: popis jednotlivých pinov ISP konektora, doporučený spôsob pripojenia do cieľového zariadenia s in-circuit programovaným obvodom a ďalšie nevyhnutné informácie.
• Vlastnosť "Remote control" umožňuje, aby bola činnosť PG4UW software ovládaná z inej aplikácie - alebo použitím príkazov BAT súboru alebo cez DLL súbor.
• Implementovaný Jam Player umožnuje interpretáciu Jam súborov štandardu JEDEC JESD-71. Jam súbory sú generované vývojovým programom, poskytovaným výrobcom toho ktorého programovateľného obvodu. Obvody sú programované v ZIF pätici aj cez ISP konektor (IEEE 1149.1 Joint Test Action Group (JTAG) interface).
• Implementovaný VME player umožnuje interpretáciu VME súborov. VME súbory sú komprimovaná varianta SVF súborov a obsahujú high-level inštrukcie zbernice IEEE 1149.1. VME súbory sú generované vývojovým programom, poskytovaným výrobcom programovateľného obvodu. SVF súbory sú interperetované SVF Player-om. SVF súbor (Serial Vector Format) obsahuje high-level IEEE 1149.1 inštrukcie zbernice. SVF súbory sú generované vývojovým programom, poskytovaným výrobcom programovateľného obvodu. Obvody sú programované v ZIF pätici aj cez ISP konektor (IEEE 1149.1 Joint Test Action Group (JTAG) interface).
• Viac obvodov je možné programovať pomocou JTAG zreťazenia: JTAG chain (ISP-Jam), JTAG chain (ISP-VME), JTAG chain (ISP-SVF) alebo JTAG chain (ISP-STP).
• Pripojením viac programátorov BeeProg4C na to isté PC je možné získať výkonný výkonný multiprogramovací systém s rovnakým počtom podporovaných obvodov, ako BeeProg4C a s vysokou rýchlosťou programovania. V tomto prípade ide o tvz. "concurrent multiprogramming" tj. každý programátor pracuje nezávisle a môžu byť (pokiaľ je to potrebné) programované rozdielne obvody.

Starostlivosť o zákazníkov

• Podpora na nové obvody (Služby AlgOR)
  • Devízou technického riešenia programátora BeeProg4 je fakt, že podpora na nové obvody sa deje výlučne programovo, a teda vo väčšine prípadov je postačujúce stiahnuť si najnovšiu verziu programového vybavenia. Vďaka pružnosti reakcie firmy Elnec na požiadavky zákazníkov, môže byť podpora na nové obvody uvoľnená už v priebehu niekoľkých hodín! Pre viac informácií navštívte prosím stránky AlgOR a OnDemand software.
  • Táto služba je poskytovaná takmer vo všetkých prípadoch zdarma. Akokoľvek, vyhradzujeme si právo požiadať zákazníka o spoluúčasť na vývojových nákladoch v prípade, že tieto náklady vyhodnotíme ako príliš vysoké.
• Bezplatná aktualizácia programového vybavenia
  • Najnovšia verzia programového vybavenia je bezplatne k dispozícii na našej WEB stránke v časti na tejto stránke
• Bezplatná Technická podpora
  • Technická podpora Elnec (dostupná prostredníctvom formulára/e-mailu) Vám zaručuje reakciu na Vaše žiadosti najneskôr nasledujúci pracovný deň (zvyčajne v priebehu niekoľkých hodín).
• Služba Keep-Current
  • V rámci služby Keep Current je zasielaná zákazníkom najnovšia verzia ovládacieho programu a doplnky k návodu na obsluhu a použitie (Keep-Current balíček). Služba Keep-Current zaručuje jednoducho a bez zmätkov aktuálne najvyššiu kvalitu programovania na programátoroch Elnec.
• Rýchle doručenie zásielok
  • Kombinácia rozsiahlych zásob výrovkov, flexibilnej výroby a využívania služieb svetoznámych prepravných spoločností, zaručuje zákazníkovi rýchlu dodávku objednaného tovaru. Produkty objednané pred 10:00 budú odoslané v rovnaký pracovný deň (za predpokladu, že objednané produkty sú na sklade a platba za tovar je pripísaná na náš účet).
• Záruka
  • Koncepcia programátora BeeProg4C, ochranné obvody a použité súčiastky, ako aj spoľahlivý výrobný proces a zahorovanie dovoľujú poskytnúť na programátor 3-ročnú záruku (s obmedzením 25 000 cyklov na pätice DIL48 ZIF).
  • Elnec poskytuje bezplatnú prepravu produktu opraveného v rámci záruky späť k zákazníkovi. Záruka je platná od dátumu zakúpenia produktu.
  • Preferenčné vybavenie potencionálnych požiadaviek na opravu výrobku zaručuje úspešná registrácia produktu, ktorá by mala byť vykonaná do 60 dní od zakúpenia na tejto stránke: Registrácia produktu.

Špecifikácia hardvéru

Programátor, prevodníky

• port USB 2.0 high-speed kompatibilný, prenosová rýchlosť do 480 Mbit/s
• vlastná inteligencia tvorená výkonným mikroprocesorom s podporou FPGA stavového automatu
• tri D/A prevodníky pre VCCP, VPP1 a VPP2, s riadenou strmosťou nábežnej a zostupnej hrany
• rozsah VCCP: 0..7V/1A
• rozsah VPP1, VPP2: 0..26V/1A
• schopnosť selftestu
• ochrana proti prepätiu a ESD na vstupe napájania

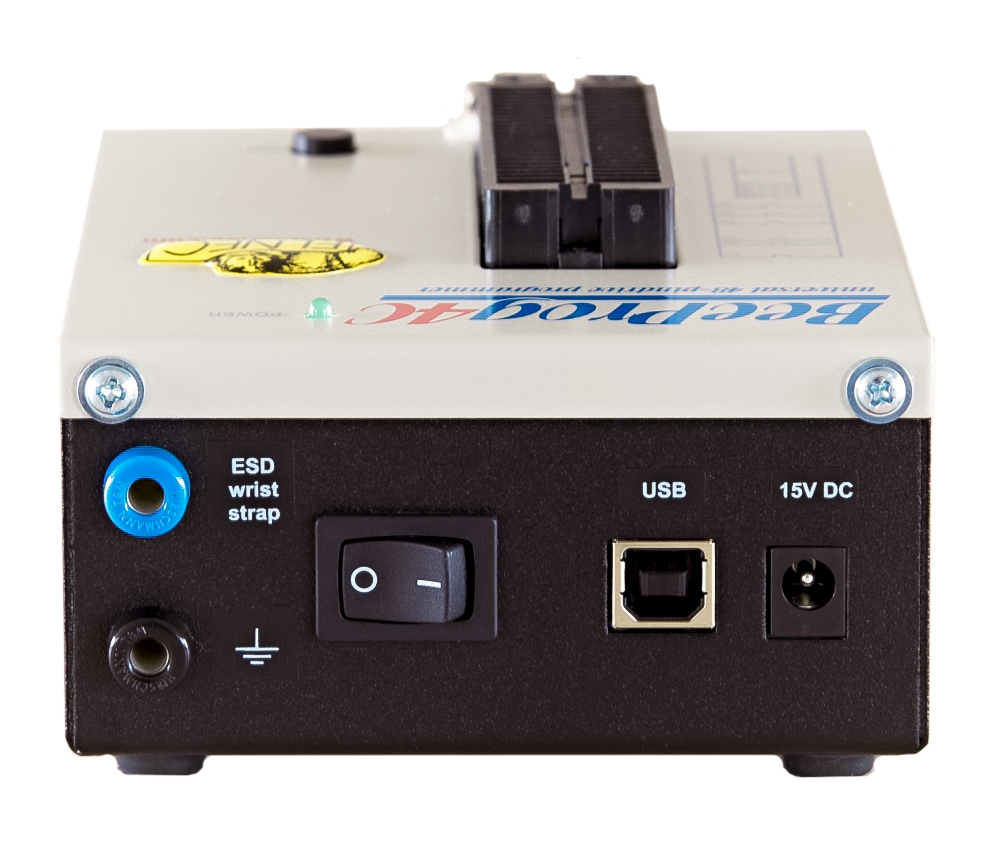

• zdierka pre pripojenie antistatického náramku
• zdierka pre pripojenie k uzemňovacej časti

Programovacia ZIF pätica, pindrivery

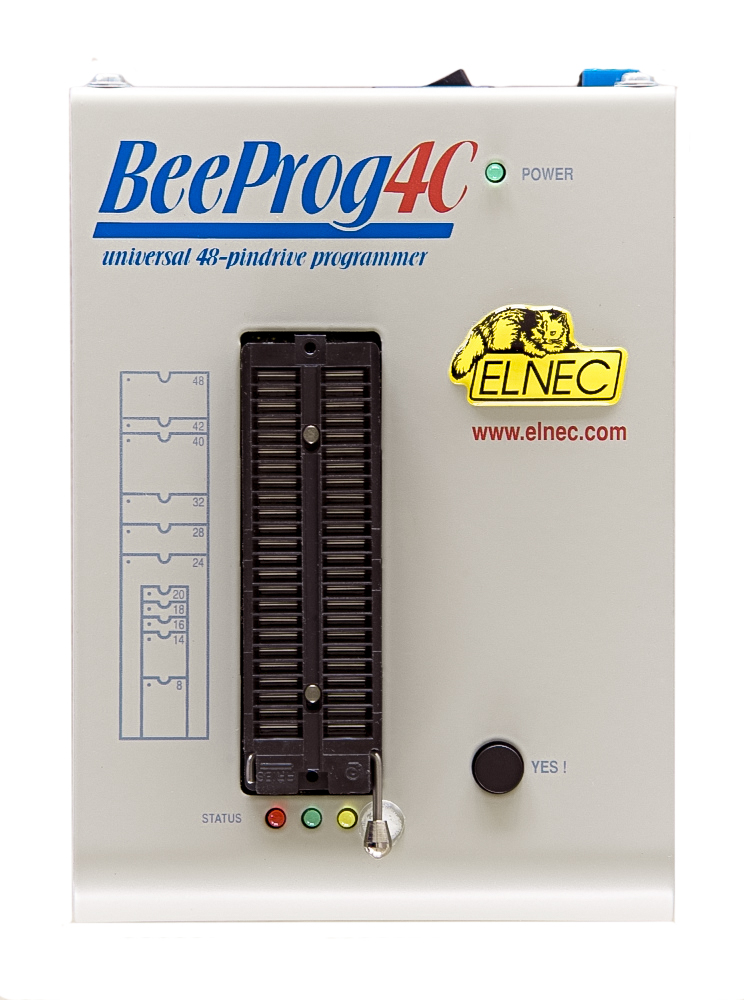

• 48-pinový DIL ZIF (Zero Insertion Force) soket pre obvody do 48 pinov so šírkou puzdra 300/600 mil
• pindrivery: 48 univerzálny
• VCCP/VPP1/VPP2 pripojiteľné na všetky piny
• kvalitné pripojenie GND pre každý pin
• každý pin podporuje nezávislé meranie analógového napätia
• TTL driver realizovaný pomocou FPGA podporuje H, L, CLK, pull-up, pull-down na všetkých pinoch pindriveru
• napäťové úrovne analógovej časti pindriveru nastaviteľné od 1,2V do 26V
• prúdové obmedzenie, vypnutie pri prekročení prúdu a výpadku napájacieho napätia
• ESD prepäťová ochrana všetkých vývodov pätice (IEC1000-4-2: 15kV vzduchom, 8kV kontaktom)
• test vodivosti programátora: všetky piny sú testované pred každou programovacou procedúrou

Rozhranie ISP

• 20-pinová vidlica s kľúčom
• 6 TTL pindrivery, poskytujúce H, L, CLK, pull-up, pull-down; úroveň H nastaviteľná v rozmedzí 1,8V až 5V k práci so všetkými (vrátane nízkonapäťovými) zariadeniami.
• každý pin TTL pindriveru podporuje nezávislé meranie analógového napätia
• 1x VCCP napätie (rozsah 2V..7V/100mA), pripojiteľné na 2 piny
• programovacie napätie (VCCP) so schopnosťou korigovať napájacie napätie cieľového obvodu smerom hore aj dole a detekciou napätia
• 1x VPP napätie (rozsah 2V..25V/50mA), pripojiteľné na 6 pinov
• napájanie cieľového zariadenia (rozsah 2V..6V/250mA)
• ESD prepäťová ochrana všetkých vývodov ISP konektora (IEC1000-4-2: 15kV vzduchom , 8kV kontaktom)
• 2 výstupné signály, indikujúce výsledok činnosti = LED OK a LED Error (aktívna úroveň: min 1,8V)
• vstupný signál, náhrada tlačidla YES! (aktívna úroveň: max 0.8V)

Softvér

• Algoritmy: použité sú výhradne výrobcom obvodov schválené, alebo odporúčané algoritmy. Doplnenie špeciálneho algoritmu podľa požiadaviek za príplatok.


• Nové verzie SW: nové verzie programového vybavenia sú k dispozícii približne každé 4 týždne, bezplatne. OnDemand verziu programu poskytujeme pre doplnenie podpory aktuálnych obvodov a opravu chýb. Môže byť aktualizovaná denne.


• Základné vlastnosti: história revízií, protokol práce, on-line nápoveda, informácie o obvodoch a algoritmoch.



Operácie s obvodom

• štandardné:
  • inteligentný výber obvodu podľa typu, výrobcu alebo časti mena obvodu
  • automatický výber EPROM/Flash EPROM obvodov podľa ID
  • kontrola vymazania, čítanie, verifikácia
  • programovanie
  • výmaz
  • programovanie konfiguračých a zabezpečovacích bitov
  • illegal bit test
  • kontrolná suma
  • interpretuje Jam Standard Test and Programming Language (STAPL), JEDEC standard JESD-71
  • interpretuje VME/SVF súbory
  • interpretuje SVF súbory (Serial Vector Format)
  • interpretuje Actel STAPL Player súbory
• zabezpečovacie:
  • kontrola správneho vloženia
  • kontrola kontaktu ZIF-obvod
  • kontrola identifikačných (ID) byte obvodu
• špeciálne:
  • výrobný mód (automatický štart programovania po vložení obvodu)
  • multi-project mód
  • niekoľko serializačných módov (viac typov inkrementálnych módov, from-file mód, custom generator mód)
  • štatistika
  • count-down mód

Operácie s buffrom

• view/edit, find/replace
• fill/copy, move, byte swap, word/dword split
• checksum (byte, word)
• print

Akceptované formáty súborov

• programátor je riadený počítačom, preto nie je potrebný čas na download dát
• automatická identifikácia typu súboru
  Akceptované formáty súborov
  • neformátovaný (raw) binárny
  • HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX,, ASCII HEX, Renesas Consolidated HEX
  • Altera POF, JEDEC (ver. 3.0.A), napr. od ABEL, CUPL, PALASM, TANGO PLD, OrCAD PLD, PLD Designer ISDATA, atď.
  • JAM (JEDEC STAPL Format), JBC (Jam STAPL Byte Code), STAPL (STAPL File) JEDEC standard JESD-71
  • VME (ispVME súbor VME2.0/VME3.0)
  • SVF (Serial Vector Format revision E)
  • STP (Actel STAPL file)

Programované obvody

Programátor, v ZIF pätici:

• Parallel NAND Flash: 3D Plus 3DFNxxx, All-Flash AFAxxx, Alliance Memory AS9Fxxx, AMD AM30LVxxx, ATO Solution AFNDxxx, MST5xxx, Axia Memory Tech. AX20xxx, Chipsip CT49xxx, Deutron Electr. ASUxxx, Dosilicon FMNxxx, DSNDxxx, Eon Silicon Sol. EN27xxx, ESIGMA ES27xxx, ES71xxx, ESMT F59xxx, FM6xxx, Flexxon FHNDxxx, Fidelix FMNxxx, FORESEE FS33xxx, FSNxxx, Fudan Microelect. FM29xxx, GigaDevice GD9xxx, MD5Nxxx, GSTO GSSxxx, Hana Micron HM34xxx, HeYangTek HYNxxx, ICMAX IMSxxx, ISSI IS34xxx, IS35xxx, Intel JS29Fxxx, Jeju Semicoductor JS27xxx, JSFxxx, Kingston Techn. KSLxxx, KIOXIA (ex Toshiba) TC58xxx, TH58xxx, TY8xxx, TY9xxx, Macronix MX30xxx, MX60xxx, MX63xxx, Micron MT29Axxx, MT29Cxxx, MT29Fxxx, MT29Gxxx, MT29Rxxx, Micron (ex Numonyx ex STMicroelectronics) NANDxxx, MIRA P1Uxxx, PSUxxx, NANYA NM1xxx, NeuMem NM9Fxxx, Paragon PN61xxx, PowerFlash A1Uxxx, ASUxxx, FSUxxx, Samsung K5xxx, K9xxx, KM29Nxxx, KFGxxx, KFMxxx, SK Hynix H27xxx, HY27xxx, H8xxx, H9xxx, HYCxxx, HYDxxx, HYGxxx, SkyHigh (ex Cypress ex Spansion) S34Mxxx, Spansion S19MNxxx, S30Mxxx, S76xxx, Spectek FxxL41Axx, FxxL41Bxx, FxxL51Axxx, FxxL52Axxx, FxxM29Bxxx, FxxM40Axxx, FxxM49Axxx, UnilC SCNxxx, VDATA VDxxx, WeForce CT49xxx, Winbond W29Nxxx, W71xxx, XTX PN61xxx, XT27xxx, XT61xxx, YuXin Semicond. YX21xxx, Zentel A5Uxxx, Zetta ZDNDxxx, LBA-NAND Toshiba THGVNxxx
• Sériové NAND flash: All-Flash AFAxxx, Alliance Memory AS5Fxxx, ATO Solution ATOxxx, Auton Technology 830Axxx, BIWIN BWxxx, Dosilicon DS35xxx, Etron Technology EM73xxx, EM78xxx, ESMT F50xxx, Fidelix FM35xxx, FORESEE FS35xxx, Fudan Microelect. FM25xxx, GigaDevice GD5Fxxx, GSTO GSSxxx, GTSxxx, Fudan Microelect. FM25xxx, HeYangTek HY25xxx, HYFxxx, HYLxxx, HUYANG 5Fxxx, ISSI IS37xxx, Jeju Semicoductor JS28xxx, Macronix MX31xxx, MX35xxx, MEMORITEK MK60xxx, Micron MT29Fxxx, MK Founder MKSxxx, Paragon PN26xxx, SiliconGo SGMxxx, SkyHigh S35xxx, SS SS25xxx, UnilC SCNxxx, UNIM UM19xxx, TX25xxx, Winbond W25Nxxx, XINCUN XCSPxxx, XTX PN26xxx, XT26xxx, YuXin Semicond. YX25xxx, Zentel ANVxxx, Zetta ZD35xxx, ZTE ZX29xxx
• HyperFlash: Cypress/Spansion/ISSI S26KL, S26KS rodina, Cypress/Spansion S26HL, S26HS rodina
• eMMC: Flexxon FEMCxxxxxx, Greenliant GLS85VMxxxxx, ISSI IS22xxxx, Kingston EMMCxxx, KIOXIA (ex Toshiba) THGBMxxxxxxxxxx, Micron MTFCxxxxxx, Phison PTExxxxx, Samsung KLMxxxxxxx, SanDisk SDINxxxx, SK Hynix (ex Hynix) H26Mxxxxxxxx, Swissbit SFEMxxxxxxxxxxxxxxxxx rodina
• eMCP: Micron MT29xZZZxxxxxxxx
• eSD: XTX Technology XTSDxxGLGxxx, All-Flash SDVxxxMxxxxx rodina
• Memory Cards: MMC, SD, SDHC, SDXC rodina
• Multi-chip devices: NAND+RAM, NOR+RAM, NOR+NOR+RAM, NAND+NOR+RAM
• Sériové NOR Flash: standard SPI, Multi I/O - Dual I/O, Quad I/O, Dual-Quad I/O, Octa I/O (25Bxxx, 25Dxxx, 25Exxx, 25Fxxx, 25Hxxx, 25Lxxx, 25Mxxx, 25Pxxx, 25Qxxx, 25Rxxx, 25Sxxx, 25Txxx, 25Uxxx, 25Vxxx, 25Wxxx, 25Xxxx, 25LW/UW/LM/UMxxx, XPxxx, 26Vxxx, 28HS/HLxxx, 35Xxxx, 45PExx, 55LX/Xxxx, 65U/Lxxx, 66L/LM/UM/UWxxx, 70FL/FSxxx, 74xxx, 77xxx, 78xxx, 79FLxxx, 98FLxxx rodina), DataFlash (AT45Dxxx, AT26Dxxx rodina)
• Parallel NOR Flash: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29ALxxx, 29GLxxx, 29JLxxx, 29PLxxx, 29Wxxx, 49Fxxx rodina, Samsung K8Fxxxx, K8Cxxxx, K8Sxxxx, K8Pxxxx rodina, ...
• EPROM: NMOS/CMOS, 27xxx and 27Cxxx rodina
• EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx rodina, 3D Plus 3DEExxxxxxxx
• mDOC H3: SanDisk (ex M-Systems) SDED5xxx, SDED7xxx, MD2533xxx, MD2534xxx, Hynix HY23xxx
• FRAM: Ramtron
• MRAM: Everspin MRxxxxx8x, 3D Plus 3DMRxxxxxxxx
• NV RAM: Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD U63x rodina
• Sériové EEPROM: 11LCxxx, 24Cxxx, 24Fxxx, 25Cxxx, 30TSExxx, 34Cxxx, 34TSxx, 59Cxxx, 85xxx, 93Cxxx, NVM3060, MDAxxx rodina, SPD5118, full support for LV rodina, AT88SCxxx
• Sériové FRAM: Infineon(Cypress, Ramtron): FM25xxxxxx, RAMXEED(Fujitsu): MB85RCxxxx, MB85RSxxxx, Lapis(OKI, Rohm): MR44xxxxx, MR45xxxxx, Smart Memories: SF24Cxxx, SF25Cxxx
• Sériové MRAM: Everspin: MH20xxx, MH25xxx , Avalanche Tech.: AS100xxxxx, AS100xxxxx, Renesas(IDT): M30xx204xxxx
• Sériové NV RAM: Infineon(Cypress): CY14Mxxxx, Anvo-Systems ANV32xxxx
• Sériové ReRAM: RAMXEED(Fujitsu): MB85ASxxx
• Konfiguračné (EE)PROM: XCFxxx, XC17xxxx, XC18Vxxx, EPCxxx, EPCSxxx, EPCQxxx, AT17xxx, AT18Fxxx, 37LVxx
• 1-Wire E(E)PROM: DS1xxx, DS2xxx
• Optical Transceivers: SFP, SFP+, QSFP+, XFP
• PLD Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX7000AE, MAX II/G/Z, MAX V, MAX 10
• PLD Intel: MAX II/G/Z, MAX V, MAX 10
• PLD Lattice: ispGAL22V10x, ispLSI1xxx, ispLSI1xxxEA, ispLSI2xxx, ispLSI2xxxA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, LC4xxxB/C/V/ZC/ZE, M4-xx/xx, M4A3-xx/xx, M4A5-xx/xx, M4LV-xx/xx, ispCLOCK, Power Manager/II, ProcessorPM, iCE40 UltraPlus, iCE40 Ultra/UltraLite, iCE40 LP/HX, CrossLink, CrossLinkPlus, Platform Manager/2, L-ASC10
• PLD: Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
• SPLD/CPLD rodina: AMD, AMI, Atmel, Cypress, Gould, ICT, Lattice, National Semicond., Philips, STMicroelectronics, TI (TMS), Vantis, VLSI
• FPGA: Anlogic SALELF2, SALELF3
• FPGA: Intel/Altera, non-volatile key: Cyclone V, Arria 10
• FPGA: Gowin LittleBee, Arora
• FPGA: JingZhong Wily
• FPGA: Lattice: MachXO, MachXO2, LatticeXP, LatticeXP2, ispXPGA, MachXO3, MachXO3D, MachXO5-NX
• FPGA: Lattice, non-volatile key: ECP2 S-Series
• FPGA: Microsemi(Actel): ProASIC3, IGLOO, Fusion, ProASICplus, SmartFusion
• FPGA: Pango Compa
• FPGA: Xilinx: Spartan-3AN
• Clocks: Cypress, Renesas (IDT), Silicon Laboratories, Skyworks Solutions, TI(TMS)
• Špeciálne obvody:
•       Tire Pressure Monitoring: Atmel: ATA6285N, ATA6286N, Infineon: SP3x
•       Digital Multiphase/Power controllers/Power modules: Infineon(IR, CHiL Semiconductor): XDPE1xxxxx, TDA38xxx, IR3xxxx, CHL8xxxx, MPS: MP2xxxx, MPM54xxx, Analog Devices (Linear Technology, Maxim): ADM1xxx, ADP10xx, LTC2xxx, LTC3xxx, LTC7xxx, LTM4xxx, MAX20xxx, MAX34xxx, TI (TMS) TPS5xxxx, TPS6xxxx, UCD3xxxxx, UCD9xxxxx, Renesas(Intersil): RAA228xxx, RAA229xxx, ISL68xxx, ISL69xxx, Maxlinear(Exar): XR771xx, XRP77xx, PWM controllers: Zilker Labs ...
•       Capacitive Sensors: Azoteq IQSxxxx
•       Gama buffers: AUO, Maxim, TI, ...
• SoC and modules Espressif: ESP32, ESP32-C2, ESP32-C3, ESP32-C6, ESP32-S2, ESP32-S3, ESP32-H2 rodina
• Mikroprocesory MCS51 rodina: 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, 89Fxxx, 89LVxxx, 89LSxxx, 89LPxxx, 89Exxx, 89Lxxx, all manufacturers, Philips LPC rodina
• Mikroprocesory Intel 196 rodina: 87C196 KB/KC/KD/KT/KR/...
• Mikroprocesory Artery: AT32F403xxx, AT32F421xxx
• Mikroprocesory Atmel ARM. AT91SAM7Sxx, AT91SAM7Lxx, AT91SAM7Xxx, AT91SAM7XCxx, AT91SAM7SExx rodina;
• Mikroprocesory Atmel ARM9: AT91SAM9xxx rodina;
• Mikroprocesory Atmel ARM Cortex-M3: ATSAM3Axxx, ATSAM3Uxxx, ATSAM3Nxxx, ATSAM3Sxxx, ATSAMD20, ATSAM3Xxxx rodina
• Mikroprocesory Atmel ARM Cortex-M4: ATSAM4Sxxx rodina
• Mikroprocesory Atmel/Microchip AVR 8bit/16bit: AT90Sxxxx, AT90pwm, AT90can, AT90usb, ATtiny, ATmega, ATxmega rodina
• Mikroprocesory Atmel/Microchip AVR32: AT32UC3xxxx, ATUCxxxD3/D4/L3U/L4U rodina
• Mikroprocesory Atmel/Microchip ARM Cortex-M0+: ATSAMD2x, ATSAMDA1, ATSAMC2x, ATSAMD09x, ATSAMD10x, ALSAML2x, ATSAMHAx, ATSAMR2x, ATSAMR3x rodina
• Mikroprocesory Atmel/Microchip ARM Cortex-M4: ATSAM4Sxxx, ATSAM4Ex, ATSAM4Cx, ATSAMG5x, ATSAM4LCx, ATSAM4LSx rodina
• Mikroprocesory Coreriver (Gencore): Atom 1.0, MiDAS 1.0, 1.1, 2.0, 2.1, 2.2, 3.0 rodina
• Mikroprocesory Cypress: CY7Cxxxxx, CY8Cxxxxx
• Mikroprocesory ELAN: EM78Pxxx
• Mikroprocesory EPSON: S1C17 rodina
• Mikroprocesory Explore Microelectronic: EPF01x, EPF02x rodina
• Mikroprocesory Geehy: APM32A0xx, APM32A1xx, APM32A4xx, APM32E0xx, APM32E1xx, APM32F00x, APM32F0xx, APM32F1xx, APM32F4xx
• Mikroprocesory Generalplus: GPM8Fxxx rodina
• Mikroprocesory GigaDevice: GD32A1xx, GD32A5xx, GD32C1xx, GD32E1xx, GD32E2xx, GD32E5xx, GD32F1xx, GD32F2xx, GD32F3xx, GD32F4xx
• Mikroprocesory GreenPeak: GPxxx rodina
• Mikroprocesory Infineon(Siemens): XC800, C500, XC166, C166, XC2000, XE164, TC2xx, TC3xx, TC17xx rodina
• Mikroprocesory ITE Tech. Inc.: IT5xxx, IT6xxx, IT8xxxx
• Mikroprocesory MDT 1xxx and 2xxx rodina
• Mikroprocesory Megawin: MG87xxx, MPC82xxx rodina
• Mikroprocesory Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17Cxxx, PIC18xxx, PIC24xxx, dsPIC, PIC32xxx rodina
• Mikroprocesory Microchip AVR 8bit: AVR DA, DB, DD, DU, EA, EB, SD rodina
• Mikroprocesory Microchip ARM Cortex-M0: PIC32CM-MC, PIC32CM-JH, PIC32CM-GV rodina
• Mikroprocesory Microchip ARM Cortex-M23: PIC32CM-LE rodina
• Mikroprocesory Microchip ARM Cortex-M4: PIC32CX rodina
• Mikroprocesory MindMotion MM32F0020xxx, MM32F031xxx
• Mikroprocesory Motorola/Freescale/NXP: HC05, HC08, HC11, HC12, HCS08, RS08, S12, S12X, MC56F, MCF51, MCF52 rodina, Kinetis (K, KL, KE, KV, KM, KEA), Qorivva/Power Architecture xPC5xxx, S32K, MWCTxxxx
• Mikroprocesory Myson Technology (Myson Century): MTV2xx, 3xx, 4xx, 5xx, CS89xx rodina
• Mikroprocesory National: COP8xxx rodina
• Mikroprocesory NEC: uPD70Fxxx, uPD78Fxxx rodina
• Mikroprocesory Novatek: NT68xxx rodina
• Mikroprocesory Nordic Semiconductor: nRF24LExxx, nRF24LUxxx, nRF315xx, nRF51xxx, nRF52xxx, nRF54xxx, nRF91xxx Flash and OTP rodina
• Mikroprocesory Nuvoton ARM Cortex-Mx: NUC1xx, NUC2xx, M0A2xxx, M03x, M05x, M25x, M26x, M45x, M48x, Mini51, NM1xxx, NANO1xx, NUC029xxx, NDA1xx, N5xx, NPCXxxx rodina
• Mikroprocesory Nuvoton (Winbond): MS51xxx, ML51xxx, N76xxx, N78xxx, N79xxx, W77xxx, W78xxx, W79xxx, W83xxx rodina
• Mikroprocesory Nuvoton: KM101, KM103, MN1M7 rodina
• Mikroprocesory NXP (Philips) ARM Cortex-Mx: LPC11xx, LPC11xxLV, LPC11Axx, LPC11Cxx, LPC11Dxx, LPC11Exx, LPC11Uxx, LPC12xx, LPC12Dxx, LPC13xx, LPC15xx, LPC17xx, LPC18xx, LPC40xx, LPC43xx, LPC8xx, EM7xx, LPC51xx, LPC54xxx, LPC55xx, MCXAxxx rodina
• Mikroprocesory NXP (Philips) UOC rodina: UOCIII, UOC-TOP, UOC-Fighter (TDA1xxxx), PCF79xxx rodina
• Mikroprocesory NXP (Philips) ARM7: LPC2xxx, MPT6xx, PCD807xx, SAF7780xxx rodina
• Mikroprocesory NXP (Philips) ARM9: LPC31xx rodina
• Mikroprocesory Panasonic: MN101, MN103, MN1M7 rodina
• Mikroprocesory Pasat: TinyModule DIL40, DIL50 rodina
• Mikroprocesory Puya PY32F0xx, PY32F4xx
• Mikroprocesory Realtek: RTL875x, RTL876x, RTL872x, RTS54xx
• Mikroprocesory Scenix (Ubicom): SXxxx rodina
• Mikroprocesory Syntek: STK6xxx rodina
• Mikroprocesory Renesas: Mikroprocesory Renesas: R8C/Tiny rodina, RX rodina, uPD70Fxxx, uPD78Fxxx rodina, RL78 rodina, R32C rodina, H8 rodina, H8S rodina, H8 Tiny rodina, SH rodina, M16C rodina, Synergy rodina, RA rodina
• Mikroprocesory SyncMOS: SM39xxx, SM59xxx, SM73xxx, SM79xxx, SM89xxx rodina
• Mikroprocesory & Programmable System Memory STMicroelectronics: uPSD, PSD rodina
• Mikroprocesory STM: STM32 SFI (secure firmware install): STM32L562RET [LQFP64](SFI), STM32U575OIYxQ [WLCSP90](SFI)
• Mikroprocesory STM (ex SGS-Thomson): BlueNRG, ST6xx, ST7xx, ST10xx, STR7xx, STR9xx, STM32C/F/G/H/L/U/W, STM8A/S/L rodina, SPC5 (Power Architecture), STM32F0xx, STM32F1xx, STM32F2xx, STM32F3xx, STM32F4xx, STM32F7xx, STM32L0xx, STM32L1xx, STM32L4xx, STM32W108
• Mikroprocesory Silicon Laboratories(Cygnal): C8051 rodina
• Mikroprocesory Silicon Laboratories(Energy Micro): EFM32PGxx, EFM32ZGxx, EFR32BGxx, EFR32FGxx, EFR32MGxx, EFR32ZGxx, EFM8xx, EFM32Gxx, EFM32GGxx, EFM32LGxx, EFM32TGxx, EFM32WGxx rodina
• Mikroprocesory Silicon Laboratories: SiM3Cxxx, SiM3Lxxx, SiM3Uxxx rodina
• Mikroprocesory Telink Semicond.: TLSR82xxx, TLSR83xxx, TLSR92xxx
• Mikroprocesory TI (Chipcon): CC11xx, CC13xx, CC24xx, CC25xx, CC26xx, CC85xx rodina
• Mikroprocesory Texas Instruments: MSP430, MSC12xx, MSPM0Cxxxx, MSPM0Gxxxx, MSPM0Lxxxx, RM4xLxxx, TMS320F, TMS570LSxxxx, CC430 rodina.
• Mikroprocesory Texas Instruments (ex Luminary Micro): LM3Sxxx, LM3Sxxxx rodina, LM4Fxxxx rodina, TM4C rodina
• Mikroprocesory Toshiba: TX00, TX03, TX04, TXZ3, TXZ3+, TXZ4 rodina
• Mikroprocesory ZILOG: Z86/Z89xxx and Z8Fxxxx, Z8FMCxxxxx, Z16Fxxxx, Z16FMCxx, ZGP323xxxxxx, ZLF645xxxxxxx, ZLP12840xxxxx, ZLP323xxxxxxx rodina
• Mikroprocesory other: EM Microelectronic, Spansion(Fujitsu), Goal Semiconductor, Hitachi, Holtek, Novatek, Macronix, Princeton, Winbond, Samsung, Toshiba, Mitsubishi, Realtek, M-Square, ASP, Coreriver, Gencore, EXODUS Microelectronic, Topro, TinyARM, VersaChips, SunplusIT, M-Square, NSING (Nations Technologies), QIXIN, Signetic, Tekmos, Weltrend, Amic, Cyrod Technologies, Ember, Ramtron, Nordic Semiconductor, Samsung, ABOV Semiconductor, Iflytek, Telink Semiconductor, Lapis, Qorvo, Luminary Micro, Energic Technology, Trident Microsystem, Fresco Logic, Parade, Ene Technology Inc, HangZhou Nano IC, ETA CHIPS, Melexis, Yuntu ...

Programátor, pomocou ISP konektora:

• Sériové EEPROM: IIC rodina, MW rodina, SPI rodina, KEELOQ rodina, PLD configuration memories, UN I/O rodina
• 1-Wire EEPROM: DS1xxx, DS2xxx
• Sériové NOR Flash: standard SPI (25xxx), DataFlash (AT45Dxxx, AT26Dxxx)
• Konfiguračné (EE)PROM: AT17xxx, AT18Fxxx, EPCxxx, EPCSxxx, EPCQxxx, XCFxxx, XC18Vxxx
• Sériové FRAM: Cypress(Ramtron): FM24xxxxxx, FM25xxxxxx, Fujitsu: MB85RCxxxx, MB85RSxxxx, Lapis(OKI, Rohm): MR44xxxxx, MR45xxxxx
• Mikroprocesory Atmel/Microchip: AT89Cxxx, AT89Sxxx, AT89LSxxx, AT89LPxxx, AT90pwm, AT90can, AT90usb, AT90Sxxxx, ATtiny, ATmega, ATxmega rodina
• Mikroprocesory Atmel/Microchip AVR32: AT32UC3xxxx, ATUCxxxD3/D4/L3U/L4U rodina
• Mikroprocesory Atmel ARM7: AT91SAM7Sxx, AT91SAM7Xxx, AT91SAM7XCxx, AT91SAM7SExx rodina;
• Mikroprocesory Cypress: CY8C2xxxx
• Mikroprocesory Elan: EM78Pxxx, EM6xxx rodina
• Mikroprocesory EM Microelectronic: 4 and 8 bit rodina
• Mikroprocesory Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17xxx, PIC18xxx, PIC24xxx, dsPIC, PIC32xxx rodina
• Mikroprocesory Mitsubishi: M16C
• Mikroprocesory Motorola/Freescale: HC08 (both 5-wire, All-wire), HC11, HC12, HCS08, S12, S12X, MC56F, MCF52, Kinetis K rodina
• Mikroprocesory Nordic Semiconductor: nRF24LExxx, nRF24LUxxx, nRF315xx, nRF5xxxx Flash and OTP rodina
• Mikroprocesory Nuvoton ARM Cortex-Mx: NUC1xx, NUC2xx, M0A2xxx, M03x, M05x, M25x, M26x, M45x, M48x, Mini51, NM1xxx, NANO1xx, NDA1xx rodina
• Mikroprocesory Nuvoton (Winbond): MS51xxx, ML51xxx rodina
• Mikroprocesory NXP (Philips) ARM7: LPC2xxx, MPT6xx rodina
• Mikroprocesory NXP (Philips) ARM Cortex-Mx: LPC11xx, LPC11xxLV, LPC11Axx, LPC11Cxx, LPC11Dxx, LPC11Exx, LPC11xxLV, LPC11Uxx, LPC12xx, LPC12Dxx, LPC13xx, LPC17xx, LPC18xx, LPC40xx, LPC43xx, EM7xx, LPC8xx rodina
• Mikroprocesory NEC: uPD7xxx rodina
• Mikroprocesory Philips (NXP): LPCxx rodina, 89xxx rodina
• Mikroprocesory Renesas: R8C/Tiny rodina, uPD7xxx rodina, RL78 rodina, RH850 rodina
• Mikroprocesory Realtek, M-Square
• Mikroprocesory Samsung: ICPZBSxxx rodina
• Mikroprocesory Scenix (Ubicom): SXxxx rodina
• Mikroprocesory Silicon Laboratories(Energy Micro): EFM32Gxx, EFM32GGxx, EFM32LGxx, EFM32TGxx, EFM32WGxx rodina
• Mikroprocesory Silicon Laboratories: EFM32PGxx, EFM32ZGxx, EFR32BGxx, EFR32FGxx, EFR32MGxx, EFR32ZGxx, EFM8xx, SiM3Cxxx, SiM3Lxxx, SiM3Uxxx rodina
• Mikroprocesory STM (ex SGS-Thomson): ST6xx, ST7xx, ST10xx, STR7xx, STR9xx, STM32F/L/W, STM8A/S/L rodina, SPC5 (Power Architecture)
• Mikroprocesory Silicon Laboratories(Cygnal): C8051 rodina
• Mikroprocesory & Programmable System Memory STMicroelectronics: uPSD, PSD rodina
• Mikroprocesory TI (Chipcon): CC11xx, CC13xx, CC24xx, CC25xx, CC26xx, CC85xx rodina
• Mikroprocesory TI: MSP430 rodina (both JTAG and BSL), MSC12xxx rodina, CC430 rodina, LM4F rodina, TM4C rodina, MSPM0Cxxxx, MSPM0Gxxxx, MSPM0Lxxxx rodina
• Mikroprocesory ZILOG: Z8Fxxxx, Z8FMCxxxxx, Z16Fxxxx rodina, ZLF645x0xx
• Mikroprocesory other: Realtek, M-Square, Luminary Micro, Qorvo
• Various PLD (also by Jam/VME/SVF/STAPL/... Player/JTAG support):
  Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX 9000, MAX II/G/Z, MAX V
  Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
• PLD Lattice: ispGAL22xV10x, ispLSI1xxxEA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, M4-xx/xx, M4LV-xx/xx, M4A3-xx/xx, M4A5-xx/xx, LC4xxxB/C/V/ZC/ZE, ispCLOCK, Power Manager/II, ProcessorPM
• FPGA: Microsemi(Actel): ProASIC3, IGLOO, Fusion, ProASICplus, SmartFusion
• FPGA: Lattice: MachXO, MachXO2, LatticeXP, LatticeXP2, ispXPGA

Poznámky:

• komplikované obvody s náročnou implementáciou môžu spadať do kategórie "Platená ISP podpora"
• aktuálny zoznam všetkých podporovaných obvodov.

I.C. Tester:

• typu TTL: rada 54,74 S/LS/ALS/H/HC/HCT
• typu CMOS: rada 4000, 4500
• Statické RAM: 6116 .. 624000
• Generovanie užívateľsky definovateľných testovacích sekvencií

Podporované puzdra

• podpora obvodov v DIP puzdrení bez prídavnej redukcie
• podpora puzdrenia DIP, SDIP, PLCC, JLCC, SOIC, SOP, PSOP, SSOP, TSOP, TSOPII, TSSOP, QFP, PQFP, TQFP, VQFP, QFN (MLF), SON, BGA, EBGA, FBGA, VFBGA, UBGA, FTBGA, LAP, CSP, SCSP, LQFP, MQFP, HVQFN, QLP, QIP atď.
• obvody s počtom pinov do 48, v puzdreni inom ako DIP, sú programované pomocou univerzálnych programovacích adaptérov - ak je to na programátore BeeProg4C technicky možné. Ak teda spoľahlivosť operácii s programovaným obvodom je nižšia ako priemyselý štandard, je potrebné použiť špecializované programovace adaptéry.
• programátor je kompatibilný aj s väčšinou redukcií od iných výrobcov

Rýchlosti programovania

Poznámky:

• Rýchlosti programovania našich výrobkov testujeme na vzorkách náhodných dát, na rozdiel od niektorých konkurenčných výrobcov používajúcich vzorky s "riedkymi" dátami obsahujúcimi len časť kvalitatívnych dát na programovanie a dáta obsahujúce niekoľko nulových bitov (FE, EF, atď). Takouto úpravou vzoriek je možné do značnej miery znížiť programovacie časy jednotlivých obvodov. Pri porovnávaní produktov z tohto hľadiska si vždy vyžiadajte vzorky dát na ktorých boli tieto produkty testované.
• Rýchlosť programovania zavisí od rýchlosti PC iba čiastočne, samozrejme, ak je vyťaženosť procesora pod 100%.

Rýchlosti programovania BeeProg4C.

Obvod	Veľkosť [bity]	Operácie	Čas
K8P6415UQB (paralelná NOR Flash)	400100hx16 bit (64 Mega)	programovanie a verifikácia	16,5 sek.
MT29F1G08ABAEAWP (paralelný NAND Flash)	8400000Hx8 (1 Giga)	programovanie a verifikácia	46,2 sek.
THGBM3G4D1FBAIG (eMMC NAND Flash)	2048 MB x8 (16 Giga)	programovanie *1	339 sek.
QB25F640S33 (sériová Flash)	800200hx8 (64 Mega)	programovanie a verifikácia	30,9 sek.
AT89LP51RD2 (mikroprocesor)	10000hx8	programovanie a verifikácia	7,4 sek.
PIC32MX360F512L (mikroprocesor)	80000hx8	programovanie a verifikácia	10 sek.
Konfigurácia: Typ PC: Intel Core i7-12700, 2.1GHz, 32GB RAM, USB 2.0 HS, Win 11, software PG4UW v4.11

Poznámky:

• *1 - implementácia rovnaká ako v čítačkách kariet. Verifikáciu programovania vykonáva interný radič obvodu, kde interný radič obvodu potvrzduje správne programovanie cez status register.

Všeobecné

Dokumentácia

• Návod na použitie pre programátory BeeHive404, BeeProg4 a BeeProg4C (PDF)

Systémové požiadavky

• Všeobecné požiadavky, dané ovládacím programom
• Požiadavky vyplývajúce z hardware programátora:
  • jeden USB port 2.0 kompatibilný

Operácie

• externý napájací zdroj: prevádzkové napätie 100-240V AC menovité, 90-264V AC max., 47-63 Hz. Výstup: 15V DC.
• prevádzkové napájanie 15-20V DC, max. 1,6A
• spotreba elektrickej energie: max. 24W aktívny režim, približne 3W v pohotovostnom režime
• rozmery 146x100x64mm (5,7x3,9x2,5palca)
• hmotnosť: 0.6kg (1.32 lb)
• prevádzková teplota: 5°C ÷ 40°C
• prevádzková vlhkosť: 20%..80%, nekondenzujúca

Obsah dodávky, základná konfigurácia

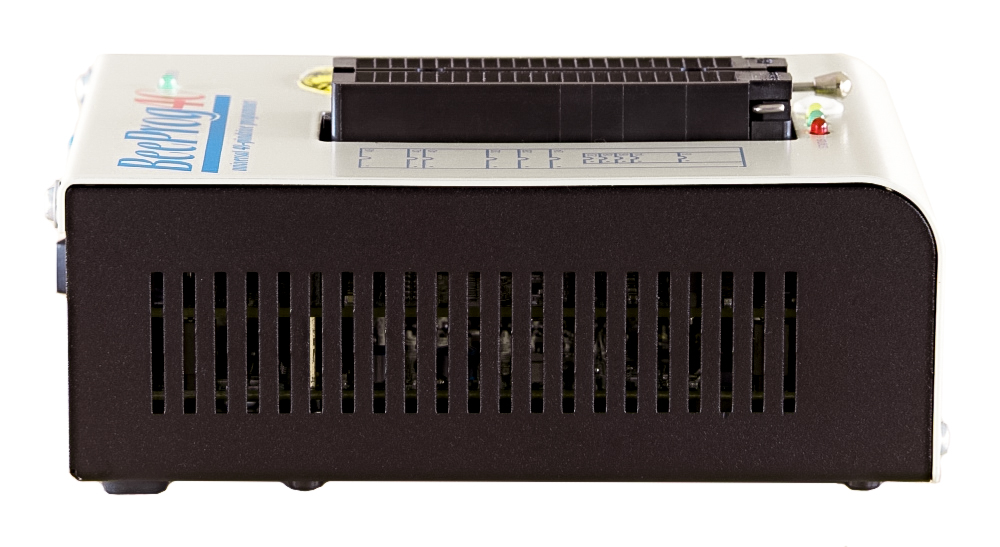

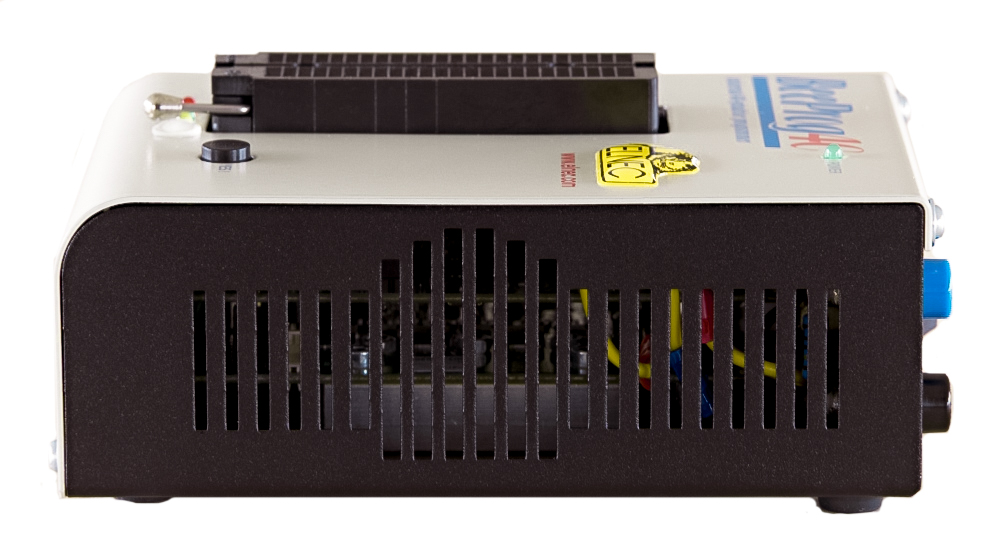

• BeeProg4C programátor
• externé napájanie
• napájací kábel (Európa / USA / Japonsko)
• USB kábel
• ISP kábel
• diagnostický pod pre selftest programátora
• diagnostický pod pre ISP konektor - pre selftest ISP konektora
• ZIF protiprachový kryt
• sprievodca rýchlym spustením
• výsledná správa kalibračného testu
• prepravný obal (kartónová krabica)

Doplnkové služby

• AlgOR (Algorithms On Request) - nové obvody do ovládacieho programu podľa požiadaviek zákazníka

V cene programátora je zahrnuté

• bezplatná technická podpora (WebForm/na báze e-mailov)
• bezplatná aktualizácia programového vybavenia z web stránky
