Obj. číslo. 73-6463

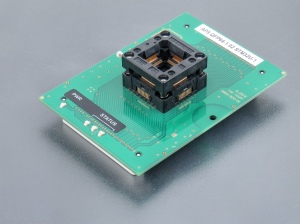

Pätica ZIF QFP64, zhora otvorená
Spodná časť dva 68 pinové konektory, "receptacle" typ
Trieda Špecializované
Podtrieda ST MCU
Dostupnosť na sklade
0 ks.

Je nám veľmi ľúto, ale táto položka sa momentálne nenachádza na sklade. Prosím získajte viac informácií kliknutím na tento odkaz.

[
iné 35 ks.

Toto číslo indikuje počet výrobkov, ktoré možu byť vyrobené z komponentov dostupných na sklade. Primerané množstvo môže byť dostupné do 4 pracovných dní.

do 4 pracovných dní ]
73-6463

Jednotková cena zavisí od objednaných ks:

Cena 1 ks : US $801.00

Cena 2 ks: US $548.10

Cena 3 ks: US $469.30

zobraziť viac

Cena 4 ks: US $420.00

Cena 5 ks: US $396.40

Cena 6 ks: US $380.60

Cena 7 ks: US $369.30

Cena 8+: Spýtaj sa na cenu

Nákupný košík

Názov modulu

  • Programátor nemusí byť vypnutý a SW môže bežať počas vyberenia/vkladania programovacieho modulu
  • Chráňte kontakty konektorov modulu a pätice ZIF pred znečistením. Prípadné nečistoty alebo mastnota na kontaktoch môžu počas programovania spôsobovať chyby.
  • Postupujte dôsledne! Nesprávne vloženie obvodu do pätice ZIF na module môže mať za následok poškodenie programovaného obvodu.

  • Vyskrutkujte skrutku s vrúbkovanou hlavou. Vložte programovací modul do konektorov Programming Module Interface. Po založení budete počuť kliknutie. Tvar konektorov umožňuje založiť programovací modul do rozhrania Programming Module Interface jediným správnym spôsobom. Zaskrutkujte skrutku s vrúbkovanou hlavou, čím upevníte programovací modul na programátore.
  • Otvorte päticu ZIF na module stlačením krytu pätice (horná pohyblivá časť). Vložte obvod do pätice. Správna poloha programovaného obvodu v pätici ZIF modulu je naznačená obrázkom v blízkosti (zvyčajne vľavo) pätice. Referenčný roh obvodu (napr. poloha pinu 1) je na obrázku označený bodkou, číslicou 1, skoseným rohom alebo niektorou kombináciou uvedeného. Nakoniec uvoľnite päticu ZIF na module.
  • Pred vložením obvodu do pätice ZIF musí byť kryt úplne otvorený (stlačený). Pri vkladaní obvodu do iba čiastočne otvorenej pätice ZIF môže – po uvoľnení krytu – dôjsť k poškodeniu pinov obvodu.
  • Netlačte na obvod počas vkladania, ani počas uvoľňovania krytu.
  • Pohľadom skontrolujte uloženie programovaného obvodu v pätici ZIF na module. Ak všetko vyzerá v poriadku, obvod je pripravený na programovanie.
  • Pri vyberaní obvodu z modulu, stlačte kryt pätice ZIF na module a vyberte obvod.
  • Po ukončení práce s modulom vyskrutkujte skrutku s vrúbkovanou hlavou a vyberte modul z konektorov Programming Module Interface.

  • Prevádzkové podmienky: teplota 5 °C ÷ 40 °C (41 °F ÷ 104 °F), vlhkosť 20 % ÷ 80 % nekondenzujúca.

Poznámka k softvéru

  • Ak verzia softvéru, ktorú momentálne používate, nepodporuje tento programovací modul, stiahnite si najnovšiu verziu softvéru – Regular alebo OnDemand – z našej webovej stránky.



Akceptované puzdra

LQFP64 Púzdrenie
Dizajn

Podpora v programátoroch:

BeeHive304 BeeProg3
🍪
