Discontinued product! Please go to discontinued products section to find the replacement.

  • 70-2260

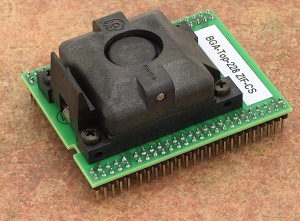

    Iný náhľad adaptéra sa zobrazí prejdením kurzora cez obrázok.

  • vrchná doska BGA adaptérov
  • ZIF pätica akceptuje veľa typov BGA puzdier, ktoré sa líšia priemerom guličky, výškou guličky a hrúbkou puzdra.
  • Obrázok v časti Akceptované puzdra ukazuje rozsah všetkých rozmerov BGA puzdier, ktoré sú akceptované touto BGA-Top doskou.
  • prevádzková (mechanická) záruka na životnosť pätice ZIF - 500 000 otvorení
  • vyrobené na Slovensku
Obj. číslo 70-2260
Pätica ZIF BGA100, zaklapávacia
Prepojenie na BGA-Bottom-X 4 x 25 pinov so štvorcovým prierezom 0,6 x 0,6 mm
Trieda BGA/LGA
Podtrieda BGA-Top
Návod na obsluhu adaptéra
  • Pre prácu s BGA obvodom je nutné BGA-Top-228 ZIF-CS zložiť dokopy s niektorou BGA-Bottom-X doskou podľa informácií, ktoré poskytuje ovládací program k programátoru.
  • Nedotýkajte sa pinov adaptéra, pretože špina na nich môže spôsobiť chyby pri programovaní.
  • Obrázok popisuje ako poskladať BGA-Top-X ZIF-CS a BGA-Bottom-X dosku dokopy, aby tvorili kompletný BGA adaptér.
  • Prevádzkové podmienky: prevádzková teplota 5°C ÷ 40°C, prevádzková vlhkosť 20%..80%, nekondenzujúca.

Programová poznámka
  • Ak Vaša verzia ovládacieho programu neobsahuje podporu tohto adaptéra, nekontaktujte, prosím, oddelenie podpory, ale najprv si prevezmite najnovšiu verziu programu - priamo z našej web stránky.

Akceptované puzdra
BGA puzdro Package
Design
NAMESYMBOLMINNOMMAX
ProfileA--1.4
Ball HeightA10.25--
Body ThicknessA20.931.031.13
Ball Diameterb-0.45-
Body SizeD17.91818.1
Body SizeE13.91414.1
Ball Pitche-1-
Ball Array DGD-17-
Ball Array EGE-10-
NAMESYMBOLMINNOMMAX
ProfileA1.21.31.4
Ball HeightA10.25--
Body ThicknessA2---
Ball Diameterb0.40.450.5
Body SizeD17.91818.1
Body SizeE13.91414.1
Ball Pitche-1-
Ball Array DGD-17-
Ball Array EGE-10-
NAMESYMBOLMINNOMMAX
ProfileA--1.4
Ball HeightA10.25--
Body ThicknessA2-0.95-
Ball Diameterb0.40.450.5
Body SizeD17.91818.1
Body SizeE13.91414.1
Ball Pitche-1-
Ball Array DGD-17-
Ball Array EGE-10-
NAMESYMBOLMINNOMMAX
ProfileA--1.4
Ball HeightA10.25--
Body ThicknessA20.911.011.11
Ball Diameterb-0.45-
Body SizeD17.91818.1
Body SizeE13.91414.1
Ball Pitche-1-
Ball Array DGD-17-
Ball Array EGE-10-

Podpora v programátoroch:
BeeHive208S BeeHive204 BeeProg2 BeeProg2C BeeProg+ BeeHive8S BeeHive4+
