  • 73-3319
    Cena: US $198.00 [read this!]
    Cena 4-7: US $182.20
    Cena 8+ : Spýtaj sa na cenu [?]

      Nákupný košík

  • univerzálny programovací modul pre obvody v puzdre DIL do 48 pinov, rozstup 2.54 mm, telo 300-600 mil
  • prevádzková (mechanická) záruka na životnosť pätice ZIF - 25 000 otvorení
  • podporované softvérom PG4UW od verzie 3.17
  • vyrobené na Slovensku
Obj. číslo 73-3319
Pätica ZIF DIL48, zhora otvorená
Spodná časť dva 68 pinové konektory, "receptacle" typ
Trieda Univerzálne
Podtrieda DIL
Dostupnosť na sklade 0 Je nám veľmi ľúto, ale táto položka sa momentálne nenachádza na sklade. Prosím získajte viac informácií kliknutím na tento odkaz.ks. [Iné 21 ks. Toto číslo indikuje počet výrobkov, ktoré možu byť vyrobené z komponentov dostupných na sklade. Primerané množstvo môže byť dostupné do štyroch pracovných dní. dostupných do 4 pracovných dní]
Manuál modulu
  • Programátor nemusí byť vypnutý a SW môže bežať počas vkladania/vyberenia programovacieho modulu
  • Chráňte kontakty konektorov modulu a pätice ZIF pred znečistením. Prípadné nečistoty alebo mastnota na kontaktoch môžu počas programovania spôsobovať chyby.
  • Postupujte dôsledne! Nesprávne vloženie obvodu do pätice ZIF na module môže mať za následok poškodenie programovaného obvodu.

  • Vyskrutkujte skrutku s vrúbkovanou hlavou. Vložte programovací modul do konektorov rozhrania Programming Module Interface. Po založení budete počuť kliknutie. Tvar konektorov umožňuje založiť programovací modul do rozhrania Programming Module Interface jediným správnym spôsobom. Zaskrutkujte skrutku s vrúbkovanou hlavou, čím upevníte programovací modul na programátore.
  • Na otvorenie ZIF pätice adaptéra je potrebné posunúť páčku do hornej polohy. Vložte obvod do ZIF pätice modulu. Správna poloha programovaného obvodu v pätici ZIF modulu je naznačená obrázkom v blízkosti (zvyčajne vľavo povyše) pätice. Referenčný roh obvodu (napr. poloha pinu 1) je na obrázku označený bodkou, číslicou 1, skoseným rohom alebo niektorou kombináciou uvedeného. Nakoniec posunte páčku do dolnej polohy.
  • Pohľadom skontrolujte uloženie programovaného obvodu v pätici ZIF na module. Ak všetko vyzerá v poriadku, obvod je pripravený na programovanie.
  • Pri vyberaní obvodu z modulu, posunte páčku do hornej polohy a vyberte obvod.
  • Po ukončení práce s modulom vyskrutkujte skrutku s vrúbkovanou hlavou a vyberte modul z konektorov rozhrania Programming Module Interface.

  • Prevádzkové podmienky: teplota 5 °C ÷ 40 °C (41 °F ÷ 104 °F), vlhkosť 20 % ÷ 80 % nekondenzujúca.

Programová poznámka
  • Ak Vaša verzia ovládacieho programu neobsahuje podporu tohto modulu, nekontaktujte, prosím, oddelenie podpory, ale najprv si prevezmite najnovšiu verziu programu - priamo z našej web stránky.

Akceptované puzdra
DIL24 - DIL48 Package
Design

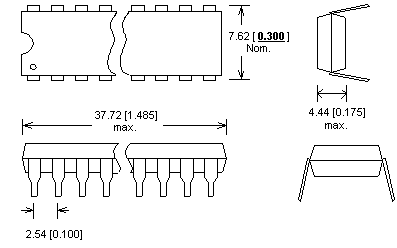

DIL8 - DIL28 Package
Design

Podpora v programátoroch:
BeeHive304 BeeProg3

Poznámka: Tento programovací adaptér / modul nemusí podporovať vo vašom programátore všetky obvody uvedené v obrázku puzdra vyššie. Overte si prosím situáciu pre konkrétne obvody, s ktorými budete pracovať, pomocou aktuálneho zoznamu podporovaných obvodov vášho programátora.
