Obj. číslo. 70-5697

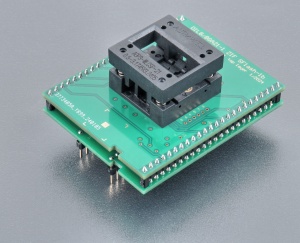

Pätica ZIF BGA21, OpenTop type
Spodná časť 2 x 24 pinov so štvorcovým prierezom 0,6 x 0,6 mm, vzdialenosť radov 600 mil
Trieda Špecializované
Podtrieda Memory (NOR/NAND/eMMC)
Dostupnosť na sklade
1 ks.
[
iné 2 ks.

Toto číslo indikuje počet výrobkov, ktoré možu byť vyrobené z komponentov dostupných na sklade. Primerané množstvo môže byť dostupné do troch pracovných dní.

do 3 pracovných dní ]

Návod na obsluhu adaptéra

  • Chráňte kontakty konektorov adaptéra a pätice ZIF pred znečistením. Prípadné nečistoty alebo mastnota na kontaktoch môžu počas programovania spôsobovať chyby.
  • Pri manipulácii s obvodmi odporúčame používať vákuovú pinzetu.
  • Postupujte dôsledne! Nesprávne vloženie adaptéra do pätice ZIF na programátore či obvodu do pätice ZIF na adaptéri môže mať za následok poškodenie programovaného obvodu.

  • Vložte adaptér do pätice ZIF na programátore. Ak si nie ste istí správnou orientáciou adaptéra, platí všeobecné pravidlo – orientácia textu názvu adaptéra má byť zhodná s orientáciou textu na kryte programátora.
  • Pohľadom skontrolujte polohu adaptéra v pätici ZIF na programátore.
  • Otvorte päticu ZIF na adaptéri stlačením krytu pätice (horná pohyblivá časť). Po úplnom otvorení krytu pustite obvod do pätice z výšky približne 2 až 3 mm nad základňou. Vložte obvod do ZIF pätice adaptéra (obvod položte na kontakty) podľa referenčného bodu nachádzajúceho sa na DPS adaptéra. Referenčný roh obvodu (napr. poloha pinu A1) je na obrázku označený bodkou, číslicou 1, skoseným rohom alebo niektorou kombináciou uvedeného. Nakoniec uvoľnite päticu ZIF na adaptéri.
  • Pred vložením obvodu do pätice ZIF musí byť kryt úplne otvorený (stlačený).
  • Netlačte na obvod počas vkladania, ani počas uvoľňovania krytu.
  • Pohľadom skontrolujte uloženie programovaného obvodu v pätici ZIF na adaptéri. Ak všetko vyzerá v poriadku, obvod je pripravený na programovanie.
  • Pri vyberaní obvodu z adaptéra, stlačte kryt pätice ZIF na adaptéri a vyberte obvod.
  • Po ukončení práce s adaptérom vyberte adaptér z pätice ZIF na programátore.

  • Prevádzkové podmienky: teplota 5 °C ÷ 40 °C (41 °F ÷ 104 °F), vlhkosť 20 % ÷ 80 % nekondenzujúca.

Poznámka k softvéru

  • Ak verzia softvéru, ktorú momentálne používate, nepodporuje tento programovací modul, stiahnite si najnovšiu verziu softvéru – Regular alebo OnDemand – z našej webovej stránky.


Akceptované puzdra

BGA púzdrenie Púzdrenie
Dizajn
NAMESYMBOLMINNOMMAX
ProfileA0.4140.4570.5
Ball HeightA10.1520.1670.182
Body ThicknessA20.2620.290.318
Ball Diameterb0.240.30.36
Body SizeD3.2033.24053.278
Body SizeE3.1373.17453.212
Ball Pitche-0.5-
Ball Array DGD-6-
Ball Array EGE-6-

Podpora v programátoroch:

BeeHive208S BeeHive204 BeeProg2 BeeProg2C
🍪
